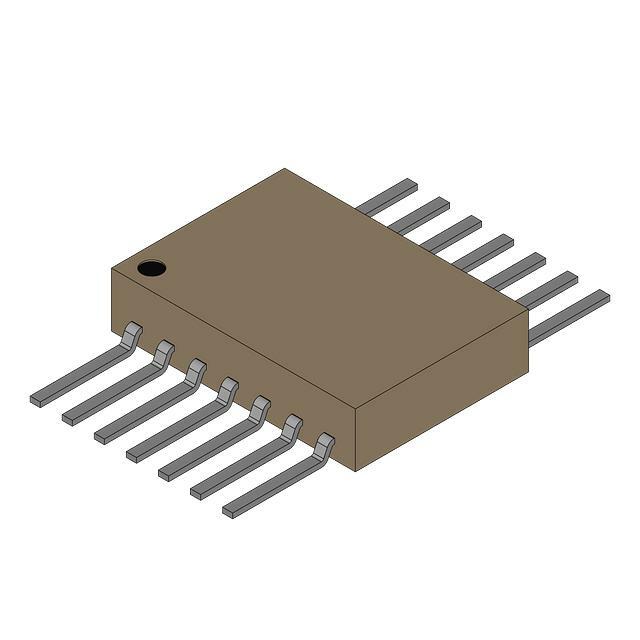

SNJ54LS05W от Texas Instruments

Общее описание

Серия инверторов SNJ54LS05W является частью семейства логических микросхем от Texas Instruments. Это шестиканальные инверторы на основе маломощной транзисторной логики (LS-TTL), обладающие открытым коллектором. Компоненты данной серии имеют повышенную устойчивость к помехам и низкое потребление мощности, что делает их идеальными для множества применений в электронных устройствах.

Преимущества

• Низкое энергопотребление: Использование LS-TTL технологии позволяет значительно снизить энергопотребление.
• Высокая помехоустойчивость: Компоненты данной серии обладают высокой устойчивостью к внешним помехам, что повышает общую надежность системы.
• Широкий диапазон температур: Рабочий диапазон температур от -55°C до +125°C позволяет использовать компоненты в различных климатических условиях.
• Открытый коллектор: Позволяет эффективно использовать инверторы в схемах с высокими напряжениями и токами.

Недостатки

• Требуют внешнего подтягивающего резистора к питанию для корректной работы выхода.

Типовое использование

• Буферизация сигналов
• Инвертирование сигналов в логических схемах
• Устройства уровня системы
• Устройства с повышенной устойчивостью к помехам

Рекомендации по применению

1. Использование подтягивающих резисторов: Обязательно применение подтягивающих резисторов на выходных линиях для корректной работы.
2. Условия эксплуатации: Следует учитывать рабочий диапазон температур и питательное напряжение для обеспечения стабильной работы устройства.
3. Развязка питания: Использование конденсаторов для развязки питания поможет минимизировать шумы и помехи в цепи.

Основные технические характеристики

• Тип логики: LS-TTL
• Конфигурация: Шестиканальный инвертор с открытым коллектором
• Питание (Vcc): 4.75V - 5.25V
• Температурный диапазон: -55°C до +125°C
• Корпус: CDIP (W-корпус)
• Ток потребления: Максимум 24 мА на канал

Возможные аналоги

• SN54LS06: Аналогичен, но с повышенным выходным напряжением.
• SN74LS05: Аналог для коммерческого диапазона температур.
• SN5405: Более мощный аналог с широким диапазоном напряжений.

Использование SNJ54LS05W от Texas Instruments в вашей электронной схеме обеспечит высокую надежность и долговечность ваших устройств, благодаря низкому потреблению энергии и высокой устойчивости к помехам.
