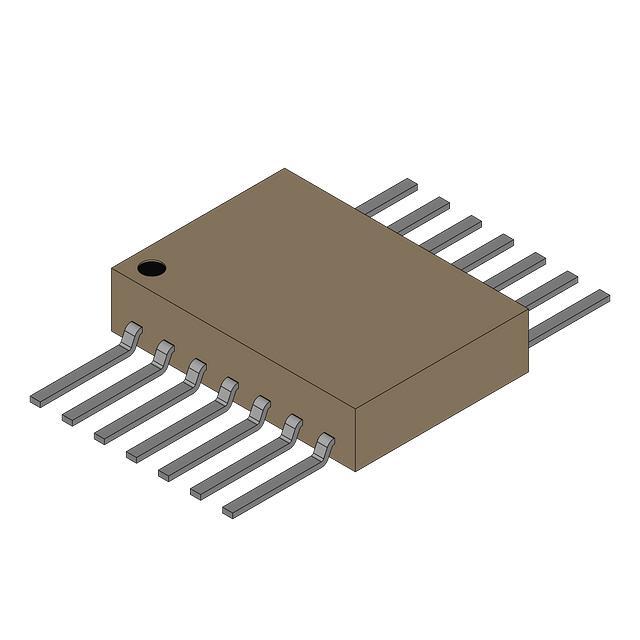

SNJ54H22W

SNJ54H22W от Texas Instruments

Общее описание: SNJ54H22W — это интегральная схема, содержащая два четырехвходовых NAND-элемента (логическое "И-НЕ") в одном корпусе. Данная микросхема предназначена для работы в цифровых системах, где необходимы элементы логики для обработки сигналов. Произведена компанией Texas Instruments, этот компонент помогает создавать надежные и высокопроизводительные устройства.

Преимущества:

• Высокая скорость переключения
• Широкий диапазон рабочих температур
• Низкое энергопотребление
• Высокая помехозащищенность

Недостатки:

• Возможно ограниченное использование из-за специфики логических элементов (только NAND)
• Потребность в дополнительной защите от электростатических разрядов

Типовое использование:

• Цифровые схемы обработки данных
• Схемы управления
• Генераторы сигналов и таймеры
• Промышленные и автомобильные системы

Рекомендации по применению:

• Используйте качественные источники питания для обеспечения стабильной работы
• Организуйте адекватную защиту от электростатических разрядов (ESD)
• Планируйте размещение на плате для минимизации паразитных индуктивностей и емкостей

Основные технические характеристики:

• Тип логики: NAND
• Количество элементов: 2
• Логические входы: 4 (на каждый элемент)
• Рабочий диапазон температур: от -55°C до +125°C
• Напряжение питания: от 4,5V до 5,5V
• Скорость переключения: 10ns (максимум)
• Корпус: SOP-14

Возможные аналоги:

• 74LS22 от Fairchild Semiconductor
• CD4001BE от Texas Instruments
• MC14001BCP от ON Semiconductor

Этот компонент является отличным выбором для проектирования цифровых схем, где важна высокая скорость обработки сигналов и надежность работы.
