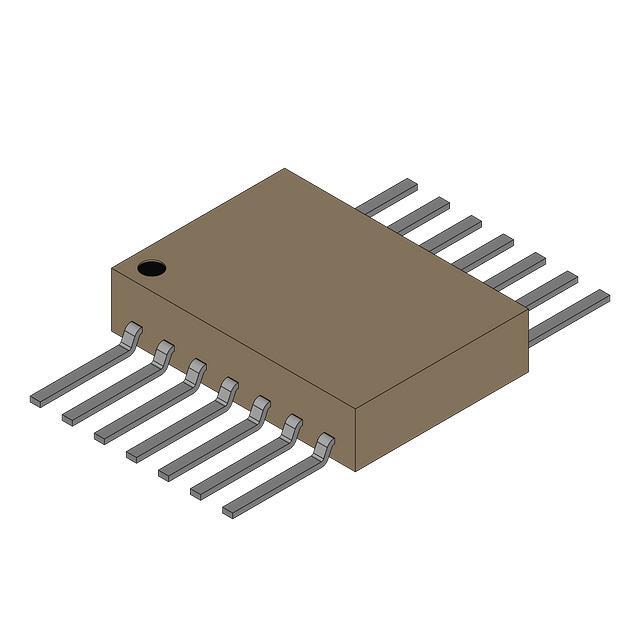

SNJ54H00W от Texas Instruments

Общее описание

SNJ54H00W — это цифровая микросхема логического элемента NAND (НЕ-И) серии TTL (Transistor-Transistor Logic), разработанная компанией Texas Instruments. Она представляет собой четырёхвходовой элемент NAND с высоким уровнем надёжности и производительности, предназначенный для использования в разнообразных электронных и цифровых устройствах.

Преимущества

• Высокая скорость обработки сигналов: TTL логика позволяет быстро переключать состояния, обеспечивая высокую производительность.
• Надёжность: Компоненты серии SNJ54H00W обладают высокой надёжностью и долговечностью.
• Компатибельность: Легко интегрируется в существующие системы, благодаря стандартной TTL логике.
• Термостойкость: Имеет широкий диапазон рабочей температуры, что делает её подходящей для использования в различных условиях.

Недостатки

• Энергопотребление: TTL логика требует большего энергопотребления по сравнению с CMOS логикой.
• Чувствительность к высоким напряжениям: Могут возникнуть критические сбои при превышении допустимого уровня напряжения.

Типовое использование

• Коммутаторы и маршрутизаторы данных.
• Системы автоматического управления.
• Цифровые схемы обработки сигналов.
• Промышленные компьютеры и контроллеры.

Рекомендации по применению

• Обеспечьте стабильное питание и соблюдение всех электрических и температурных параметров, указанных в документации.
• Используйте защиту от электростатического разряда (ESD) при монтаже и пайке компонента.
• При проектировании схемы учитывайте задержку переключения состояния, характерную для TTL логики.

Основные технические характеристики

• Тип логического элемента: NAND (НЕ-И)
• Серия логики: TTL
• Количество входов: 4
• Напряжение питания: 4.5 В - 5.5 В
• Рабочая температура: -55°C до +125°C
• Корпус: DIP-14
• Скорость входного сигнала: до 25 МГц

Возможные аналоги

• SN74H00: Более доступный по стоимости аналог с похожими характеристиками.
• 74LS00: Версия с более низким уровнем энергопотребления и более медленной скоростью переключения.
• CD4011: CMOS аналог, потребляющий меньше энергии.

Заключение

SNJ54H00W от Texas Instruments — надёжный и производительный цифровой элемент NAND, подходящий для широкого спектра применений в области цифровой электроники. Инженеры высоко ценят его за скорость и стабильность работы, что делает его отличным выбором для критически важных систем и приложений.
