SNJ54BCT245W

SNJ54BCT245W от Texas Instruments

Общее описание

SNJ54BCT245W — это восьмиразрядный двунаправленный шина-трансивер с тремя состояниями и несмещаемым логическим уровнем от компании Texas Instruments. Этот компонент предназначен для использования в высокоскоростных шинных системах, где требуется двунаправленная передача данных и возможность отключения выхода. Он может работать с логическими уровнями TTL, что делает его идеальным решением для многих цифровых схем.

Преимущества

• Широкий диапазон напряжения питания: Работает в диапазоне от 4.5V до 5.5V, что обеспечивает совместимость с различными системами.
• Высокая скорость переключения: Компонент имеет быстрое время переключения, что позволяет использовать его в высокоскоростных цифровых системах.
• Три состояния выхода: Возможность отключения выхода позволяет оптимизировать управление шиной и предотвратить конфликты на шине.
• Военный температурный диапазон: Работает в температурах от -55°C до 125°C, подходит для применения в суровых условиях.

Недостатки

• Высокое энергопотребление: В некоторых случаях может потреблять больше энергии по сравнению с другими современными компонентами.
• Устаревший форм-фактор: Пакет 20-CFP может не подходить для новых проектов с более компактными реализациями.

Типовое использование

• Используется в высокоскоростных цифровых системах и шинах данных.
• Подходит для систем, требующих двунаправленной передачи данных.
• Применяется в военных и авиационных приложениях благодаря своему широкому температурному диапазону.

Рекомендации по применению

• Убедитесь, что напряжение питания поддерживается в диапазоне от 4.5V до 5.5V.
• Используйте системы с соответствующими логичесими уровнями (TTL).
• Подключите выводы ENABLE и DIRECTION для управления состоянием и направлением передачи данных.

Основные технические характеристики

• Тип логики: Двунаправленный трансивер, несмещаемый.
• Число элементов: 1.
• Число разрядов на элемент: 8.
• Тип выхода: Три состояния.
• Допустимый ток выхода: 24mA на низком уровне, 3mA на высоком уровне.
• Напряжение питания: от 4.5V до 5.5V.
• Температурный диапазон: от -55°C до 125°C.

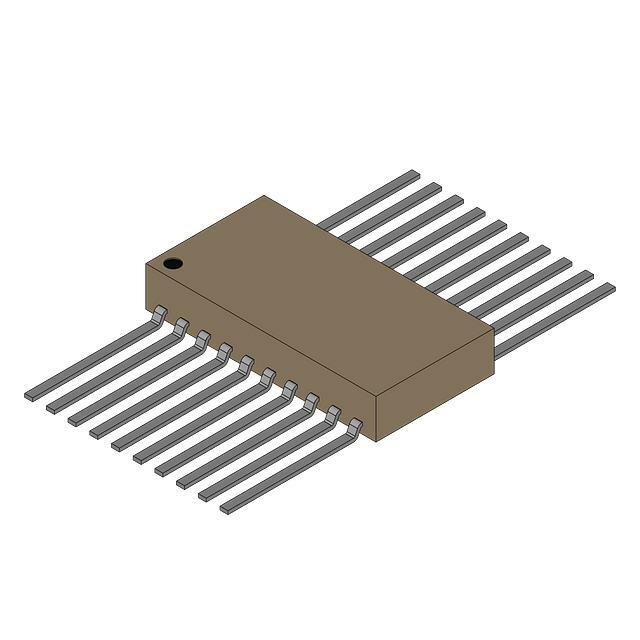

• Корпус: 20-CFP (FlatPack).

Возможные аналоги

• 74ACT245 от других производителей, таких как ON Semiconductor или STMicroelectronics.
• SN74LS245 для проектов, допускающих немного более высокое энергопотребление и пониженные температурные диапазоны.

Используя SNJ54BCT245W в своих проектах, вы получите надежный и высокопроизводительный компонент, подходящий для широкого спектра применений. Проверяйте актуальные спецификации на официальном сайте Texas Instruments перед началом разработки.
