SNJ54ALS74AW от Texas Instruments

Общее описание

SNJ54ALS74AW - это двухканальный триггер D-типа с положительным фронтом, оснащенный функциями сброса и предварительной установки. Данный компонент позволяет хранить и переключать состояния сигналов на входах, что делает его идеальным для использования в цифровых схемах управления и синхронизации.

Преимущества

• Высокая скорость: Быстрое переключение состояний делает этот компонент подходящим для высокоскоростных цифровых приложений.
• Простота использования: Удобные функции сброса и предварительной установки позволяют значительно упростить процесс проектирования.
• Широкий диапазон рабочих температур: Компонент способен работать при температурах от -55 до 125 градусов Цельсия, что увеличивает его надежность в различных условиях.

Недостатки

• Комплексность: Для неопытных инженеров настройка данного компонента может показаться сложной.

Типовое использование

• Цифровые схемы управления.
• Системы синхронизации сигналов.
• Хранение и обработка данных в микропроцессорных системах.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использовать дополнительные конденсаторы для фильтрации питания.
• Следует учитывать совместимость с другими компонентами системы и правильно проектировать разводку печатной платы для минимизации помех.

Основные технические характеристики

• Тип компонента: Триггер D-типа с положительным фронтом.
• Количество триггеров: Два.
• Напряжение питания: 4.5 В - 5.5 В.
• Выходной ток: до 20 мА.
• Входное напряжение логической "1": Минимум 2 В.
• Входное напряжение логической "0": Максимум 0.8 В.
• Рабочий температурный диапазон: -55°C до 125°C.

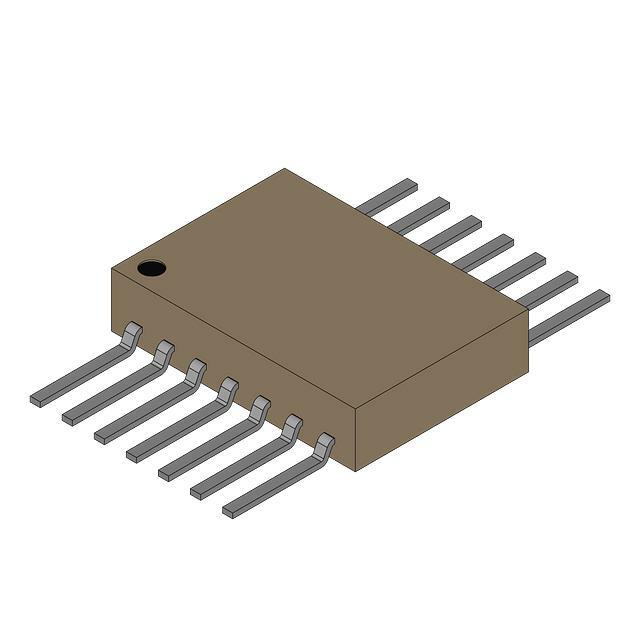

• Корпус: 14-CFP (W), DIP с 14 выводами.

Возможные аналоги

• SN74ALS74A - аналогичный компонент с аналогичной функциональностью и характеристиками.
• SN74LS74 - более старая версия триггера D-типа, имеющая некоторые отличия в характеристиках.

Заключение

SNJ54ALS74AW от Texas Instruments - надежный и высокоскоростной компонент для использования в различных цифровых системах управления и синхронизации. Его широкой диапазон рабочих температур и наличие дополнительных функций делают его отличным выбором для большинства инженерных задач.
