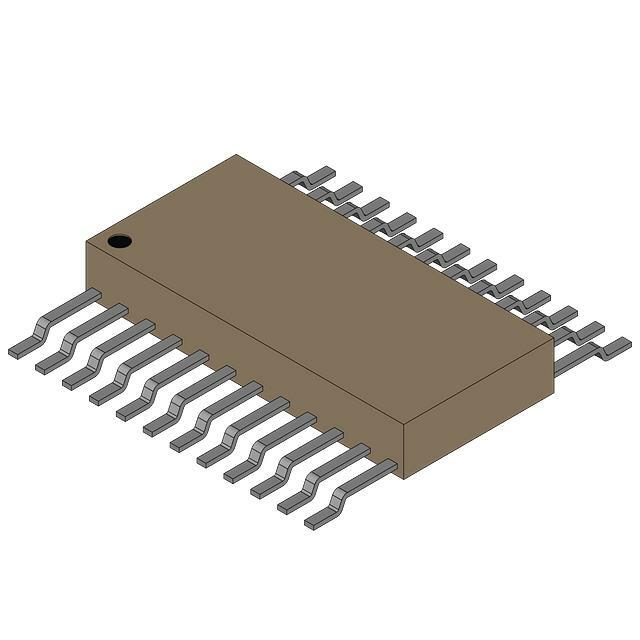

SNJ54ALS653W

Описание SNJ54ALS653W от Texas Instruments

Общее описание

SNJ54ALS653W - это восьмиразрядный шина-трансивер и регистр с трехсостояниевыми выходами от компании Texas Instruments. Данный трансивер предназначен для работы в качестве буфера между двумя микропроцессорами или между микропроцессором и периферийными устройствами в высокоскоростных цифровых системах.

Преимущества

• Повышенная скорость: Устройство поддерживает высокие скорости передачи данных, что делает его идеальным для использования в современных высокоскоростных системах.
• Трехсостояниевые выходы: Обеспечивает возможность подключения к общей шине, снижая нагрузку на систему.
• Интеграция регистра: Снижает количество требуемых компонентов и упрощает конструкцию схемы.

Недостатки

• Требования к питанию: Работа на высоких скоростях требует стабильного и качественного питания для предотвращения ошибок.
• Чувствительность к помехам: Высокие скорости передачи данных требуют качественного экранирования и защиты от электромагнитных помех.

Типовое использование

• Системы с общей шиной: Устройства связи между микропроцессорами.
• Периферийные интерфейсы: Для подключения периферийных устройств.
• Цифровые системы передачи данных: В высокоскоростных цифровых системах.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использовать качественные источники питания с низким уровнем пульсаций.
• Следует обеспечить адекватное экранирование и фильтрацию сигналов для минимизации электромагнитных помех.
• Разместите устройство ближе к используемым микропроцессорам или периферийным устройствам для уменьшения длины соединений и улучшения сигнальных характеристик.

Основные технические характеристики

• Количество бит: 8
• Выходы: Трехсостояниевые
• Диапазон рабочих напряжений: от 4.5 В до 5.5 В
• Максимальная скорость переключения: 35 нс (тип.)
• Температурный диапазон: от -55°C до +125°C
• Корпус: CDIP (керамический двойной встраиваемый корпус)

Возможные аналоги

• SN74ALS653DW: Аналогичный восьмиразрядный шина-трансивер с трехсостояниевыми выходами.
• SN74ALS573N: Восьмиразрядный пороговый регистр с трехсостояниевыми выходами.

С помощью SNJ54ALS653W от Texas Instruments можно легко интегрировать высокоскоростные цифровые системы, обеспечивая надежную и быструю передачу данных между компонентами.
