Описание для компонента SNJ54ALS09J от Texas Instruments

Общее описание

SNJ54ALS09J — это интегральная схема, содержащая четыре положительных логических элемента И с двумя входами и открытыми коллекторными выходами. Этот компонент позволяет выполнять логические операции И, подавая логический сигнал "1" только тогда, когда оба входа находятся в логическом состоянии "1".

Преимущества

• Надежность: Military grade, соответствует требованиям военных стандартов по качеству и надежности.
• Широкий диапазон напряжений питания: от 4,5 до 5,5 В, что обеспечивает гибкость при проектировании схем.
• Высокая рабочая частота: до 75 МГц, что делает его пригодным для использования в высокоскоростных цифровых системах.

Недостатки

• Только для каналов с открытым коллектором: Требуется внешнее подтягивающее сопротивление для правильной работы выходов.
• Ограниченный температурный диапазон: от -55 до 125°C, что может быть ограничивающим фактором для некоторых приложений.

Типовое использование

• Цифровые системы управления: Где требуется надежное выполнение логических операций И.
• Коммуникационные системы: Включая передачу данных и сетевые интерфейсы, где необходимы высокоскоростные логические операции.
• Автоматизация и контроль: В промышленных системах для управления различными процессами и функциями.

Рекомендации по применению

• Подключение подтягивающих резисторов: Из-за открытых коллекторных выходов необходимо использовать внешние подтягивающие резисторы, чтобы обеспечить правильную работу схемы.
• Защита от электромагнитных помех: При проектировании печатной платы учитывать меры по защите от электромагнитных помех, чтобы предотвратить ошибки в работе логической схемы.
• Температурный режим: Интегральная схема имеет широкий диапазон рабочих температур, но следует избегать предельных значений для увеличения срока службы компонента.

Основные технические характеристики

• Количество входов: 2 на каждый элемент
• Количество каналов: 4
• Диапазон напряжения питания: 4,5 В - 5,5 В
• Максимальная частота работы: 75 МГц

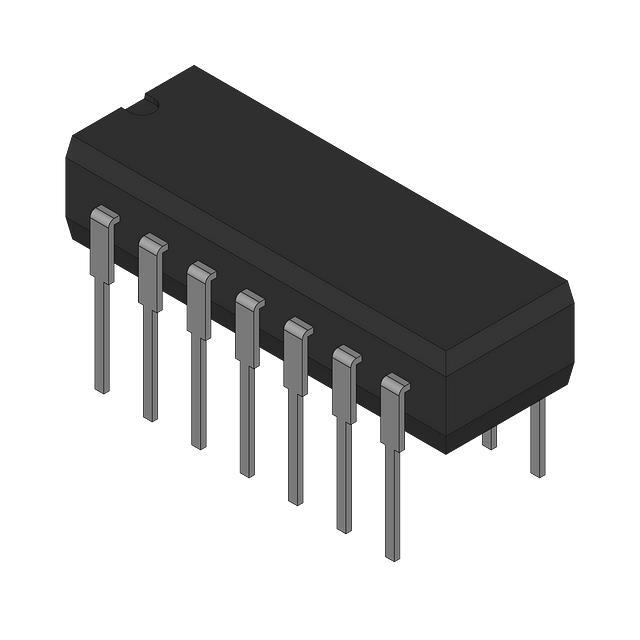

• Тип корпуса: 14-контактный CDIP
• Диапазон рабочих температур: от -55°C до 125°C

Возможные аналоги

• 74ALS09: Аналог с похожими характеристиками от Texas Instruments.
• SN74LS09: Лишенный военного качества, но с аналогичными логическими функциями.
• HEF4093B: С аналогичной логикой, но от другого производителя.

Заключение

SNJ54ALS09J от Texas Instruments — это высоконадежная и производительная интегральная схема для выполнения логических операций И в различных цифровых системах, которая заслуживает внимания при проектировании сложных электронных устройств.
