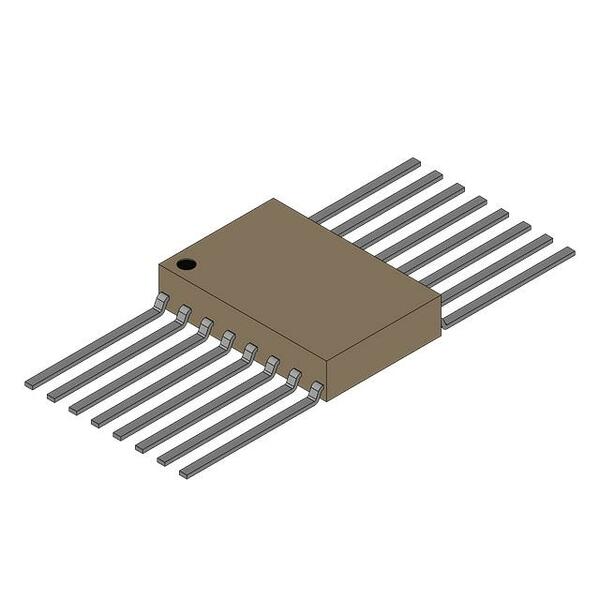

SNJ54AHC138W

SNJ54AHC138W от Texas Instruments

Общее описание

SNJ54AHC138W представляет собой 3-линейный к 8-линейному декодер/демультиплексор от Texas Instruments, выполняющий функции преобразования, декодирования или мультиплексирования данных. Он относится к семейству интегральных схем Advanced High-Speed CMOS (AHC) и предлагает высокую скорость работы при низком энергопотреблении.

Преимущества

• Высокая скорость работы: Обеспечивает высокую производительность и надежность в разнообразных приложениях.
• Низкое энергопотребление: Оптимизировано для использования в системах с ограниченными ресурсами по питанию.
• Широкий диапазон рабочих температур: Позволяет использовать компонент в экстремальных условиях.

Недостатки

• Чувствительность к статическому электричеству: Требуется аккуратное обращение и использование антистатических средств для предотвращения повреждений.

Типовое использование

• Декодирование адресов в память: Используется для адресации памяти в микропроцессорных системах.
• Системы управления данными: Находит применение в телекоммуникационных и цифровых системах.
• Специализированные логические функции: Могут быть использованы для создания условных логических схем и маршрутизации сигналов.

Рекомендации по применению

• Антистатическая защита: При обращении и установке следует использовать антистатические браслеты и рабочие поверхности.
• Корректное питание: Обеспечьте стабильное питание в соответствии с рекомендуемыми техническими характеристиками.
• Умеренные условия эксплуатации: Несмотря на широкие температурные возможности, избегайте чрезмерно суровых условий, не указанных в спецификации.

Основные технические характеристики

• Напряжение питания (Vcc): от 2 В до 5.5 В
• Максимальная рабочая скорость: до 125 МГц
• Диапазон рабочих температур: от -55°C до +125°C
• Логический уровень входного напряжения: от 0.8 В до 2 В (в зависимости от Vcc)

Возможные аналоги

• SN74HC138: Версия той же микросхемы, выполненная на стандартной CMOS технологии.
• CD74HCT138: Совместимая схема с уровнем логики CMOS, но с TTL совместимыми входами.

Пример использования

plaintext В типовой микропроцессорной системе SNJ54AHC138W может быть использован для адресации различных модулей памяти, напоминающей работу большого декодера, который управляет доступом к модулям памяти или другим периферийным устройствам при низком энергопотреблении и высокой операционной скорости.

Заключение

SNJ54AHC138W от Texas Instruments - это высокопроизводительный и энергоэффективный декодер/демультиплексор, идеально подходящий для сложных приложений, требующих надежного и быстородействующего оборудования.
