SNJ5450W от Texas Instruments

Общее описание

SNJ5450W - это интегральная схема, содержащая два двухвходовых элемента И-НЕ-ИЛИ (AND-OR-Invert) от компании Texas Instruments. Эти устройства предоставляют возможности для конфигурирования логических входов, что делает их полезными для различных цифровых логических систем.

Преимущества

• Гибкость конфигурации: Возможность использования одного из двухвходовых элементов И-НЕ-ИЛИ в качестве расширяемого элемента.
• Высокая надежность: Полупроводниковые решения от Texas Instruments обеспечивают долгосрочную устойчивую работу и высокую надежность.
• Широкий диапазон рабочих температур: Поддержка работы в диапазоне температур от -55 до +125°C делает эту схему пригодной для использования в различных экстремальных условиях.

Недостатки

• Потребность в точном проектировании: Использование таких устройств требует тщательного проектирования и учета всех электрических параметров для обеспечения корректной работы схем.

Типовое использование

• Цифровые компьютеры и микропроцессорные системы: Устройство может быть использовано для создания логических схем различной сложности и функциональности.
• Промышленная автоматика: Идеально подходит для применений, требующих надежности и широкого диапазона рабочих температур.
• Системы управления и коммуникации: Предоставляет возможности для гибкой конфигурации логических функций в системах передачи данных и управления.

Рекомендации по применению

• Учитывайте рабочие напряжения: Перед включением устройства необходимо убедиться, что подаваемое напряжение соответствуют рекомендованным параметрам.
• Используйте фильтры для питания: Во избежание помех и нестабильности работы, рекомендуется применять фильтры на линии питания.
• Обратите внимание на разводку платы: Учитывайте требования к заземлению и разделению сигнальных линий при проектировании печатных плат.

Основные технические характеристики

• Тип продукта: Интегральная схема
• Логическая функция: Двойной логический элемент И-НЕ-ИЛИ (2-input AND-OR-Invert)
• Количество элементов: 2
• Напряжение питания: 4.75V - 5.25V
• Диапазон рабочих температур: -55°C до +125°C

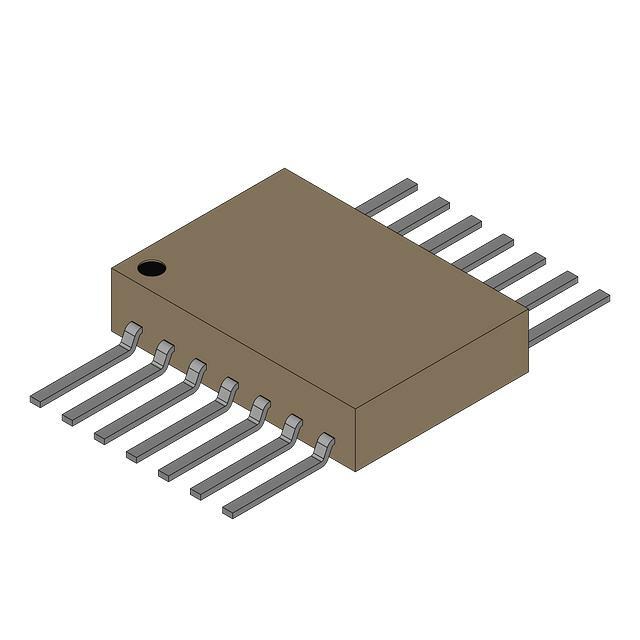

• Корпус: 14-выводной CFP

Возможные аналоги

• SN7450: Аналогичный компонент с теми же логическими функциями, но в основном отличается рабочими параметрами и диапазоном рабочих температур.
• MC14503B от ON Semiconductor: Похожий логический элемент может использоваться в некоторых случаях как альтернативное решение.

Заключение

SNJ5450W от Texas Instruments представляет собой надёжный и гибкий компонент для создания различных логических схем. Этот элемент может найти применение в широком спектре цифровых систем, благодаря своей конфигурационности и высокому уровню надежности.

Для получения более детальной технической информации и инструкций по проектированию, пожалуйста, обратитесь к официальной документации Texas Instruments.
