SNJ5438W

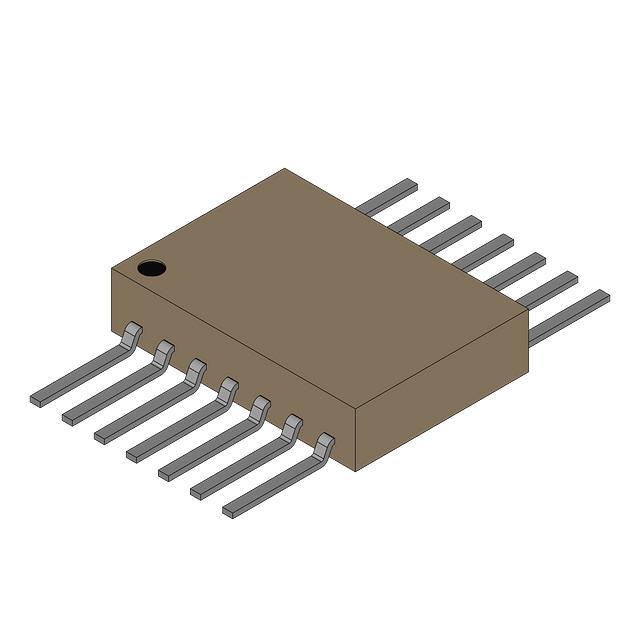

Микросхема SNJ5438W от Texas Instruments

Общее описание

SNJ5438W - это интегральная схема производства компании Texas Instruments. Микросхема представляет собой квартично входной элемент логики с 2 входами и открытым коллекторным выходом. Эта микросхема обычно используется в цифровых схемах, где требуется работа с логическими уровнями и управление выходной нагрузкой.

Преимущества

• Высокая скорость работы: Быстрое переключение благодаря использованию технологии TTL (Transistor-Transistor Logic).
• Широкий диапазон рабочих температур: Микросхема подходит для работы в экстремальных условиях, благодаря диапазону температур от -55 до +125°C.
• Надежность: Оптимизированная для работы в критичных приложениях благодаря высокому уровню стабильности и надежности компонентов.

Недостатки

• Требование внешних подтягивающих резисторов: Из-за открытого коллектора на выходе необходимо использовать внешние подтягивающие резисторы для корректной работы.

Типовое использование

• Цифровые схемы управления: Чаще всего применяется в системах, где требуется быстрое переключение логических состояний.
• Интерфейсы данных: Используется в схемах, где требуется согласование уровней логических сигналов и управление внешними нагрузками.
• Военные и аэрокосмические приложения: Благодаря широкому диапазону рабочих температур и повышенной надежности.

Рекомендации по применению

1. Использование подтягивающих резисторов: Убедитесь, что на выходе микросхемы используются подтягивающие резисторы для корректной работы.
2. Температурный режим: Учитывайте диапазон рабочих температур при проектировании систем для экстремальных условий.
3. Размещение на плате: Размещайте микросхему таким образом, чтобы учесть тепловыделение и минимизировать взаимное влияние с другими компонентами.

Основные технические характеристики

• Логическая семья: TTL
• Тип корпуса: CFP (Ceramic Flat Pack)
• Количество входов: 2
• Рабочий диапазон напряжений: 4.75V до 5.25V
• Диапазон рабочих температур: -55°C до +125°C
• Выходное состояние: Открытый коллектор

Возможные аналоги

• SN7438: Аналог с близкими характеристиками для менее критичных применений в коммерческом диапазоне температур.
• SN74LS38: Логическая схема с низким потреблением для приложений с меньшими энергозатратами.

SNJ5438W от Texas Instruments - это надежное и высокопроизводительное решение для профессионалов, занимающихся проектированием ответственных цифровых систем.
