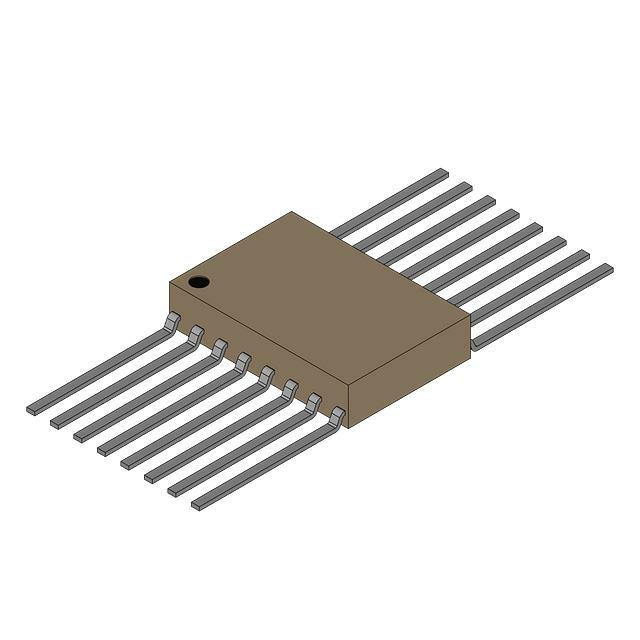

SNJ54156W

SNJ54156W от Texas Instruments

Общее описание

SNJ54156W - это интегральная схема (IC) декодера/драйвера, производимая компанией Texas Instruments. Эта схема предназначена для использования в цифровых схемах, требующих простых и надежных решений для управления и декодирования данных. Данная микросхема отличается высокой производительностью и надежностью, что делает ее идеальной для применения в различных типах электронной аппаратуры.

Преимущества

• Высокая надежность: Имеет устойчивость к внешним воздействиям и долговечность, что делает её надежным компонентом в схемах, работающих в сложных условиях.
• Широкий диапазон рабочих температур: Может стабильно работать в диапазоне температур от -55°C до +125°C, что позволяет использовать ее в различных климатических условиях.
• Совместимость с TTL сигналами: Поддерживает Transistor-Transistor Logic (TTL) уровни сигналов, что делает её удобной для интеграции в существующие схемы.

Недостатки

• Отсутствие RoHS-сертификации: Компонент не соответствует стандартам RoHS, что может ограничить его использование в новых разработках, где соблюдение экологических норм обязательно.
• Требует точного соблюдения режима соблюдения влаги: Имеет уровень чувствительности к влаге (MSL) 3, что требует особого внимания к условиям хранения и монтажа.

Типовое использование

• Декодирование адресов в микропроцессорных системах: Может использоваться для декодирования адресов, необходимых для выделения нужного участка памяти.
• Управление множеством индикаторов: Подходит для управления светодиодными индикаторами или другими визуальными элементами в приборах и системах.
• Сигнальная и цифровая обработка: Применяется в различных приборных устройствах и системах, где требуется точная и надежная обработка сигналов.

Рекомендации по применению

• Правильное охлаждение: Учитывая высокую мощность рассеивания, рекомендуется применять дополнительные радиаторы или другие методы охлаждения.
• Защита от влаги: Из-за уровня чувствительности к влаге (MSL 3), необходимо обеспечить правильное хранение и условия сборки, чтобы избежать повреждений.
• Внимательное соединение: Используйте качественные коннекторы и пайку для обеспечения надежного электрического соединения в схеме.

Основные технические характеристики

• Рабочее напряжение: 4.5V - 5.5V
• Выходное напряжение: TTL уровни
• Диапазон рабочих температур: -55°C до +125°C
• Уровень чувствительности к влаге: MSL 3 (168 часов)
• Тип корпуса: DIP (Dual In-line Package)

Возможные аналоги

• SN74LS156: Аналогичная микросхема с близкими характеристиками, но с поддержкой более новых стандартов.
• MC145027: Альтернатива от другой компании, также обладающая функцией декодирования.

В целом, SNJ54156W от Texas Instruments представляет собой надежное решение для любого проекта, требующего точного и стабильного декодирования цифровых сигналов.
