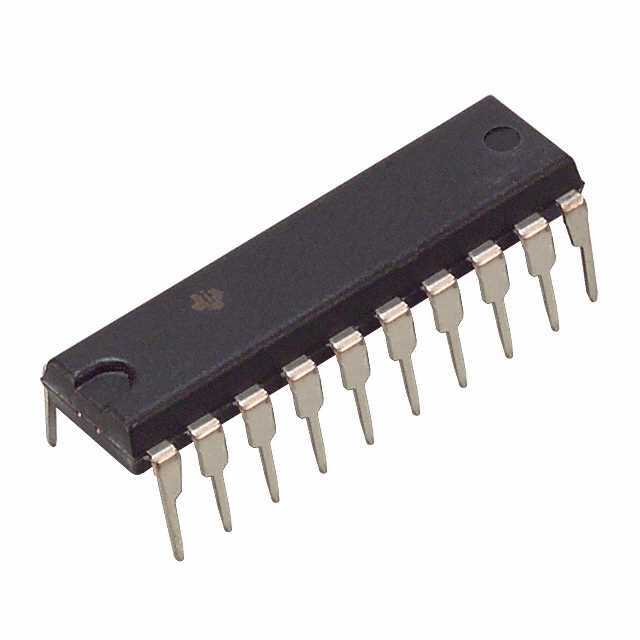

SN75ALS161N от Texas Instruments

Общее описание

SN75ALS161N - это полудуплексный трансивер с протоколом IEEE 488 от компании Texas Instruments. Данный микросхема предназначена для передачи и приема восьми каналов данных и управления, что делает ее превосходным вариантом для использования в системах передачи данных по параллельному интерфейсу IEEE 488 (GPIB).

Преимущества

• Протокол IEEE 488: Полное соответствие интерфейсу GPIB, распространенному в приборостроении.
• Полудуплексный режим: Эффективное использование ресурсов передачи и приема данных.
• Высокая надежность: Производство Texas Instruments гарантирует качественную работу в широком диапазоне условий.

Недостатки

• Рабочее напряжение: Ограничено диапазоном 4.75V ~ 5.25V, что может потребовать использования стабилизированных источников питания.
• Температурный диапазон: Работает в температурном диапазоне от 0°C до 70°C, что может быть ограничением для эксплуатации в экстремальных условиях окружающей среды.

Типовое использование

• Измерительные приборы: Коммуникация с различными измерительными приборами через интерфейс GPIB.
• Автоматизация тестирования: Использование в системах автоматического тестирования, требующих надежной передачи данных.
• Компьютерные системы: Коммуникация между компьютерами и различными внешними устройствами.

Рекомендации по применению

• Питание: Убедитесь, что ваш источник питания соответствует диапазону 4.75V ~ 5.25V.
• Температурное управление: Если ваше устройство будет использоваться в условиях с высокой температурой, предусмотрите охлаждение или расположение микросхемы в места с хорошей вентиляцией.

Основные технические характеристики

• Протокол: IEEE 488
• Кол-во драйверов/приемников: 8/8
• Режим работы: Полудуплексный
• Гистерезис приемника: 650 мВ
• Рабочее напряжение: 4.75V ~ 5.25V
• Рабочая температура: 0°C ~ 70°C
• Монтаж: Сквозное отверстие (Через отверстие, Through-Hole)
• Корпус: 20-DIP (шириной 0.300", 7.62 мм)

Возможные аналоги

• SN75ALS162N: Также поддерживает IEEE 488, с немного измененными параметрами производительности.
• SN75160B: Обратимый трансивер для шины IEEE 488.

Использование SN75ALS161N обеспечивает стабильную и надежную работу в системах, требующих передачи данных по интерфейсу IEEE 488, предоставляя широкий функционал для различных применений.
