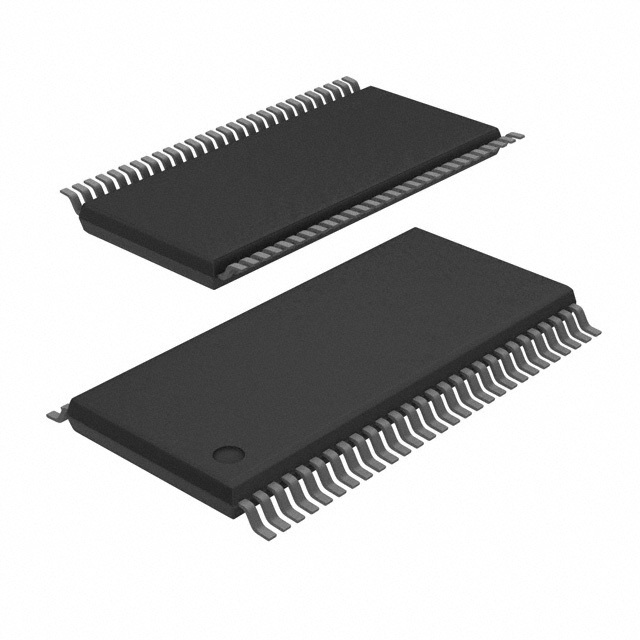

SN75976A1DLR

SN75976A1DLR от Texas Instruments

---

Общее описание

SN75976A1DLR представляет собой девятиканальный приемопередатчик интерфейсов RS-422 и RS-485, разработанный компанией Texas Instruments. Он предназначен для обеспечения надежной передачи данных в промышленных и коммерческих приложениях, требующих высоких скоростей и устойчивости к помехам.

---

Преимущества

• Высокая плотность каналов: 9 приемников и 9 передатчиков в одном корпусе, что позволяет экономить место на печатной плате.
• Поддержка стандартов RS-422 и RS-485: Устройство может использоваться в приложениях, требующих высокой помехозащищенности и дальности передачи.
• Низкое энергопотребление: Оптимизировано для минимального потребления энергии при сохранении высокой производительности.
• Стабильность работы: Высокая устойчивость к помехам и возможностям работы в широком температурном диапазоне.

---

Недостатки

• Температурный диапазон: Ограничен значениями от 0°C до 70°C, что может быть недостаточно для некоторых критических промышленных применений.
• Габариты: Пакет 56-SSOP может быть слишком крупным для некоторых проектов с ограниченным пространством.

---

Типовое использование

• Промышленные сети: Обеспечение надежной связи в системах управления и мониторинга.
• Автоматизация зданий: Организация обмена данными между различными компонентами системы.
• Системы безопасности: Передача данных в системах охраны и видеонаблюдения.
• Сетевые приложения: Устройства связи данных, маршрутизаторы и шлюзы.

---

Рекомендации по применению

• Планировка печатной платы: При проектировании уделяйте внимание правильной разводке для минимизации помех и оптимизации электропитания.
• Теплоотведение: Убедитесь, что устройство имеет адекватное охлаждение для поддержания стабильной работы.
• Согласование линий: Используйте соответствующие согласующие резисторы для предотвращения отражений сигнала.

---

Основные технические характеристики

• Протокол: RS-422, RS-485
• Количество драйверов/приемников: 9/9
• Дуплекс: Полудуплекс
• Гистерезис приемника: 45 мВ
• Напряжение питания: 4.75V ~ 5.25V
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 56-SSOP (0.295", 7.50 мм ширина)
• Упаковка: Лента и катушка (TR)

---

Возможные аналоги

• SN75176B - Популярный приемопередатчик RS-485/RS-422 от Texas Instruments.
• MAX485 - Аналогичный чип от Maxim Integrated с поддержкой RS-485.
• ADM485 - Приемопередатчик RS-485 от Analog Devices, оптимизированный для низкого энергопотребления.

---

Используя SN75976A1DLR от Texas Instruments, вы можете рассчитывать на надежность и высокую производительность при решении задач передачи данных с использованием интерфейсов RS-422 и RS-485.
