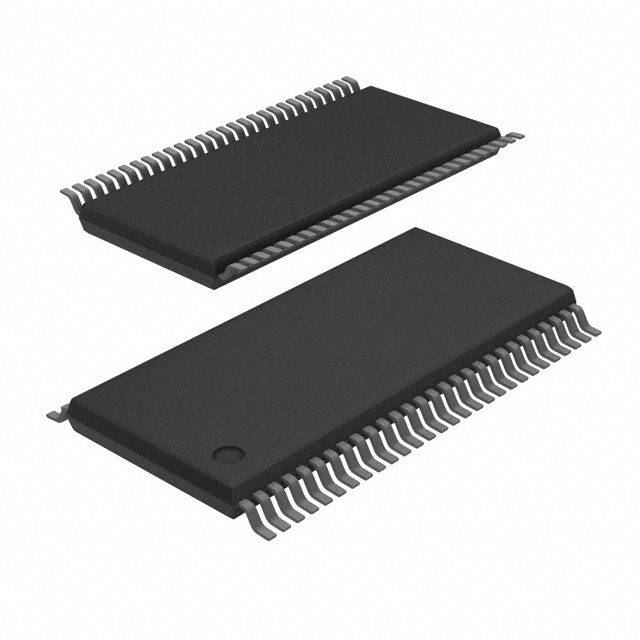

Описание для SN75970B2DGG от Texas Instruments

Общее описание

SN75970B2DGG — это полудуплексный трансивер с девятью приемниками и девятью передатчиками, поддерживающий интерфейсы RS-422 и RS-485. Данный компонент предназначен для передачи и приема данных в шумных промышленных и коммерческих средах, обеспечивая надежную связь на большие расстояния. Компонент выполнен в компактном корпусе TSSOP с 56 выводами, что делает его удобным для монтажа на печатных платах с высокой плотностью.

Преимущества

• Высокая производительность: поддержка нескольких стандартов передачи данных (RS-422 и RS-485).
• Защищенность: встроенная защита от перегрева и короткого замыкания.
• Компактный размер: корпус TSSOP-56 для экономии места на плате.
• Низкое энергопотребление: оптимизирован для работы при напряжении от 4.75V до 5.25V.

Недостатки

• Устаревший статус: данный компонент имеет статус "Obsolete" (устаревший), что может затруднить его приобретение и замену в будущем.
• Ограниченный температурный диапазон: работа только в пределах от 0°C до 70°C.

Типовое использование

• Промышленные сети передачи данных.
• Системы автоматизации и управления процессами.
• Коммерческие интерфейсы данных.
• Промышленные системы связи и мониторинга.

Рекомендации по применению

• Питание: обеспечить стабилизированное напряжение питания в пределах 4.75V ~ 5.25V.
• Теплоотведение: при проектировании печатной платы предусматривайте хорошее теплоотведение для предотвращения перегрева.
• Защита от электромагнитных помех: использовать фильтры и экраны для защиты от действий электромагнитных помех.

Основные технические характеристики

• Протокол: RS-422, RS-485
• Количество драйверов/приемников: 9/9
• Режим работы: Полудуплекс
• Гистерезис приемника: 45 мВ
• Диапазон напряжения питания: 4.75V ~ 5.25V
• Температурный диапазон: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: TSSOP-56 (6.1мм ширина)

Возможные аналоги

• SN65HVD12D от Texas Instruments.
• MAX1487CPA+ от Maxim Integrated.
• ADM485JRZ от Analog Devices.

Этот компонент идеально подходит для приложений, где требуется универсальность и высокая производительность в сочетании с надежностью и защитой.
