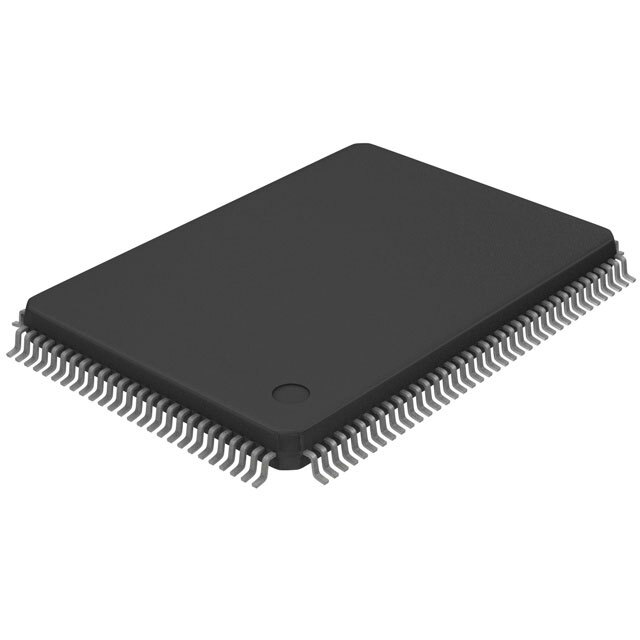

SN74V3690-7PEU

SN74V3690-7PEU от Texas Instruments

Общее описание: SN74V3690-7PEU — это синхронная FIFO-память от Texas Instruments с размером 32K x 36 и временем доступа 7 нс. Компонент предназначен для обеспечения буферизации данных с высокой пропускной способностью и надёжностью. Его использование актуально в системах, требующих высокой скорости передачи данных и критических временных характеристик.

Преимущества:

• Высокая пропускная способность до 133.3 МГц
• Малое время доступа — 7 нс
• Поддержка различных режимов расширения (по глубине и ширине)
• Программируемые флаги
• Функция повторной передачи данных (Retransmit)
• FWFT (First Word Fall Through) поддержка

Недостатки:

• Устаревшая модель
• Ограниченный температурный диапазон эксплуатации

Типовое использование:

• Системы передачи данных с высокой пропускной способностью
• Буферизация данных в сетевых устройствах
• Цифровая обработка сигналов
• Видеокоммуникационные платформы
• Промышленные системы автоматики

Рекомендации по применению:

• Обеспечьте стабильное напряжение питания в диапазоне 3.15 В ~ 3.45 В.
• Используйте при рабочей температуре от 0°C до 70°C.
• Для монтажа используйте подходящий тип корпуса — 128-LQFP (20x14).
• Следите за токопотреблением, не превышающим 40 мА.

Основные технические характеристики:

• Размер памяти: 32K x 36 (1.125M)
• Тип: Синхронная FIFO
• Частота передачи данных: до 133.3 МГц
• Время доступа: 7 нс
• Напряжение питания: 3.15 В ~ 3.45 В
• Максимальный ток питания: 40 мА
• Направление шины: Однонаправленная
• Тип расширения: По глубине и ширине
• Поддержка программируемых флагов: Да
• Возможность повторной передачи: Да
• Поддержка FWFT: Да
• Диапазон рабочих температур: от 0°C до 70°C
• Тип монтажа: Поверхностный
• Корпус: 128-LQFP (20x14)

Возможные аналоги:

• SN74V3670-10PEU от Texas Instruments: FIFO-память с другим размером и характеристиками.
• CY7C43682AV-AC от Cypress Semiconductor: аналогичная FIFO-память с близкими характеристиками и параметрами.

Важно помнить, что замена компонентов требует тщательной проверки на совместимость с вашим проектом.
