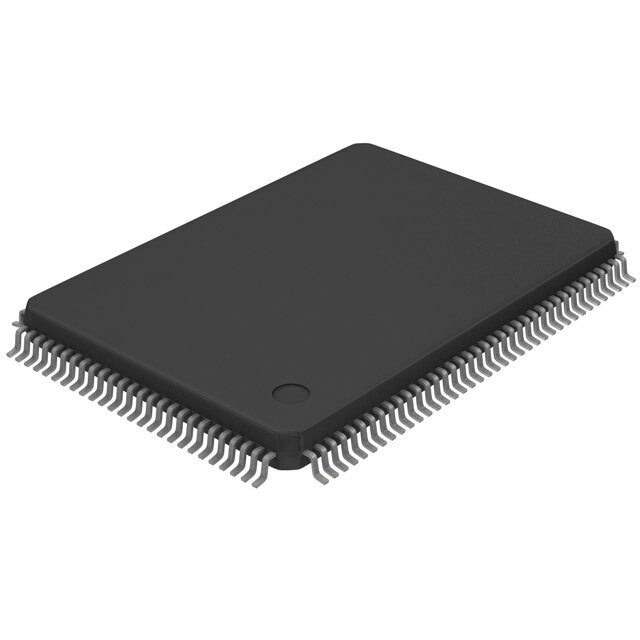

SN74V3690-6PEU

SN74V3690-6PEU от Texas Instruments

Общее описание: SN74V3690-6PEU - это высокопроизводительная синхронная FIFO память от Texas Instruments, предназначенная для использования в системах с требованием высокой скорости передачи данных. Компонент предоставляет односторонний буфер данных объемом 1.125 Мбит (32K x 36 бит). Устройство поддерживает работу с тактовой частотой до 166 МГц и имеет время доступа 4.5 нс, что делает его отличным выбором для высокоскоростных приложений.

Преимущества:

• Высокая скорость передачи данных (до 166 МГц).
• Минимальное время доступа (4.5 нс).
• Поддержка режимов расширения по глубине и ширине.
• Программируемые флаги и возможность повторной передачи данных.
• Режим "первый-слово-первый-к-выходу" (FWFT).

Недостатки:

• Повышенное энергопотребление (макс. 40 мА).
• Рабочий температурный диапазон ограничен от 0°C до 70°C.

Типовое использование:

• Дейта-логгеры.
• Цифровые транзактные системы.
• Системы реального времени.
• Видео и аудио обработка.
• Коммуникационные системы.

Рекомендации по применению:

• Убедитесь в правильной установке тактовой частоты для обеспечения максимальной производительности.
• Используйте подходящие конденсаторы для фильтрации питания, чтобы минимизировать шумы.
• Учтите рабочий температурный диапазон при выборе компонентов для работы в жестких условиях.

Основные технические характеристики:

• Объем памяти: 1.125 Мбит (32K x 36).
• Функция: Синхронная.
• Скорость передачи данных: 166 МГц.
• Время доступа: 4.5 нс.
• Напряжение питания: 3.15 В ~ 3.45 В.
• Ток потребления (макс.): 40 мА.
• Направление шины: Одностороннее.
• Типы расширения: По глубине и ширине.
• Программируемые флаги: Да.
• Возможность повторной передачи: Да.
• Поддержка FWFT: Да.
• Рабочая температура: 0°C ~ 70°C.
• Тип монтажа: Поверхностный монтаж.
• Корпус / Форм-фактор: 128-LQFP (20x14).

Возможные аналоги:

• Cypress CY7C42X5V.
• IDT 72V3690L.

Для более подробной информации и спецификации, пожалуйста, обратитесь к [официальной документации Texas Instruments](https://www.ti.com/product/SN74V3690-6PEU).
