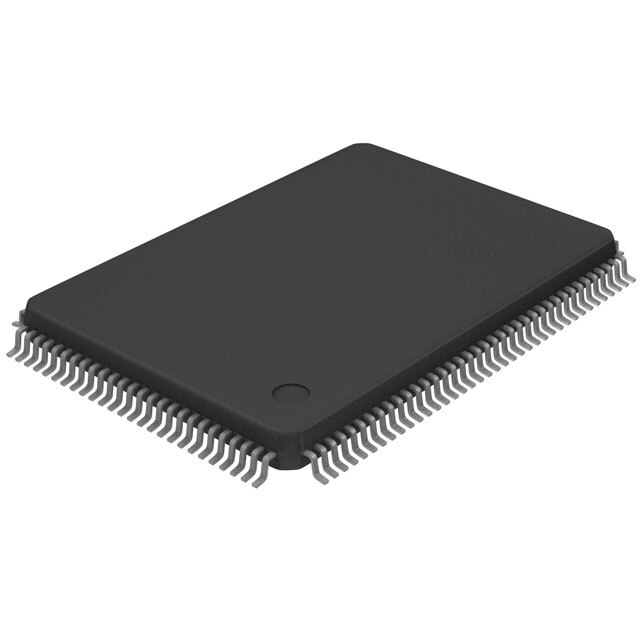

SN74V3640-7PEU

SN74V3640-7PEU от Texas Instruments

Общее описание

Микросхема FIFO SN74V3640-7PEU от компании Texas Instruments представляет собой синхронную последовательную память с глубиной 1K слов и шириной 36 бит. Этот компонент предназначен для высокоскоростных приложений благодаря малому времени доступа в 7ns. Она поставляется в корпусе 128-LQFP (20x14), поддерживающем поверхностный монтаж.

Преимущества

• Высокая производительность: Скорость работы до 133.3 МГц.
• Низкое время доступа: Всего 7ns, что позволяет использовать микросхему в высокоскоростных приложениях.
• Уни-дирекциональная передача данных: Оптимизирована для одностороннего обмена данными.
• Программируемые флаги: Возможность настройки сигнальных флагов для улучшенного управления.
• Поддержка FWFT: Режим первого слова в трубе упрощает управление данными.
• Энергопотребление: Относительно низкое энергопотребление при питании от 3.15V до 3.45V.

Недостатки

• Устаревший статус: Компонент имеет статус устаревшего, что может усложнить его закупку.
• Температурный диапазон: Подходит только для работы при температурах от 0°C до 70°C, что ограничивает использование в жёстких условиях.

Типовое использование

• Сетевые системы: Используется в сетевых маршрутизаторах и коммутаторах.
• Обработка данных: В системах обработки данных, требующих высокоскоростной буферизации.
• Оборудование связи: В устройствах передачи данных, где важна скорость и синхронность работы.

Рекомендации по применению

• Интеграция в высокоскоростные системы: Идеально подходит для использования в высокоскоростных системах с требованиями к высокой пропускной способности.
• Энергосберегающие приложения: Низкое энергопотребление делает этот компонент подходящим для энергоэффективных систем.
• Системы с ограниченным пространством: Компактный корпус LQFP позволяет использовать микросхему в проектах с ограниченным пространством на плате.

Основные технические характеристики

• Объем памяти: 1K x 36 бит (36K)
• Тип: Синхронный FIFO
• Скорость данных: 133.3 МГц
• Время доступа: 7ns
• Напряжение питания: 3.15V до 3.45V
• Максимальный ток потребления: 40mA
• Диапазон температур: от 0°C до 70°C
• Корпус: 128-LQFP (20x14)

Возможные аналоги

• IDT7204 от Integrated Device Technology
• CYP15G040 от Cypress Semiconductor

Используйте SN74V3640-7PEU от Texas Instruments в тех проектах, где требуется высокая скорость, надежность и компактность, несмотря на его устаревший статус и ограниченный температурный диапазон.
