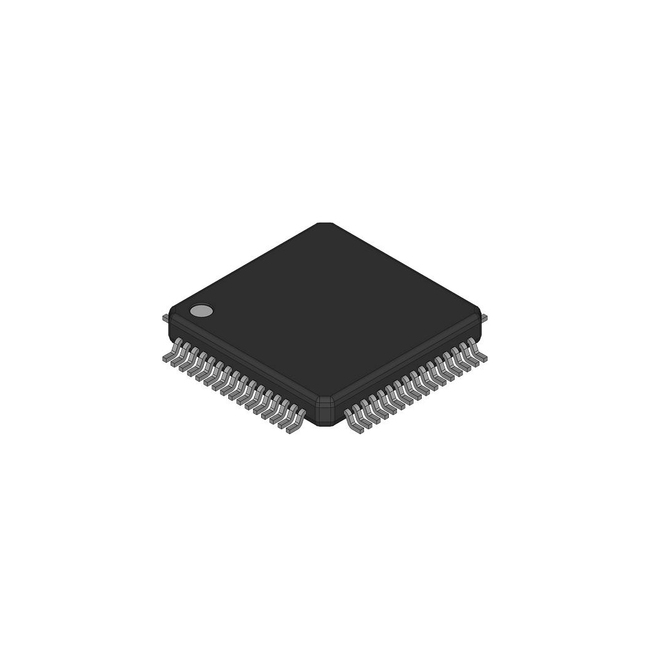

SN74V293-6PZA

SN74V293-6PZA от Texas Instruments

Общее описание

SN74V293-6PZA — это FIFO-память синхронного типа, предлагающая объем 1.125M (64K x 18 или 128K x 9) битов. Этот компонент создан для высокопроизводительных приложений с высокой плотностью данных и используется в цифровых схемах для временного хранения данных. Работает с частотой до 166 МГц и обеспечивает доступ к данным за 4.5 нс.

Преимущества

• Высокая скорость передачи данных: Частота до 166 МГц обеспечивает быструю обработку данных.
• Синхронная работа: Упрощает интеграцию с другими цифровыми схемами.
• Конфигурируемый объем памяти: Выбирайте между 64K x 18 или 128K x 9 для оптимального использования.
• Низкое энергопотребление: Максимум потребления тока составляет 35 мА, что снижает энергозатраты системы.

Недостатки

• Рабочая температура: Компонент предназначен только для коммерческого диапазона (-0°C до 70°C), что может ограничивать его использование в экстремальных условиях.

Типовое использование

• Буферизация данных в цифровых системах.
• Временное хранение данных в высокопроизводительных сетевых устройствах.
• Видеокодеры и декодеры.
• Обработка данных в telecomm и data comm.

Рекомендации по применению

• Следите за правильным установлением конфигурации FIFO (Depth, Width) в зависимости от потребностей вашей системы.
• Обеспечьте корректное подключение к синхронным цифровым цепям для оптимальной работы.
• Убедитесь, что температура окружающей среды находится в пределах рекомендованного диапазона (0°C ~ 70°C).

Основные технические характеристики

• Функция: FIFO-память синхронного типа
• Размер памяти: 1.125M (64K x 18 или 128K x 9)
• Частота: до 166 МГц
• Время доступа: 4.5 нс
• Напряжение питания: 3.15 В ~ 3.45 В
• Потребление тока (макс): 35 мА
• Температурный диапазон: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж
• Корпус: 80-LQFP (14x14 мм)

Возможные аналоги

• IDT72245LB15PFG от Integrated Device Technology
• CY7C4211-15AXC от Cypress Semiconductor
• IS42S16800F-7TLI от ISSI (Integrated Silicon Solution Inc.)

Благодаря своей высокой производительности и гибкости в конфигурации, SN74V293-6PZA отлично подходит для широкого спектра применений в области цифровой электроники.
