SN74V293-6GGM

Описание для SN74V293-6GGM от Texas Instruments

Общее описание

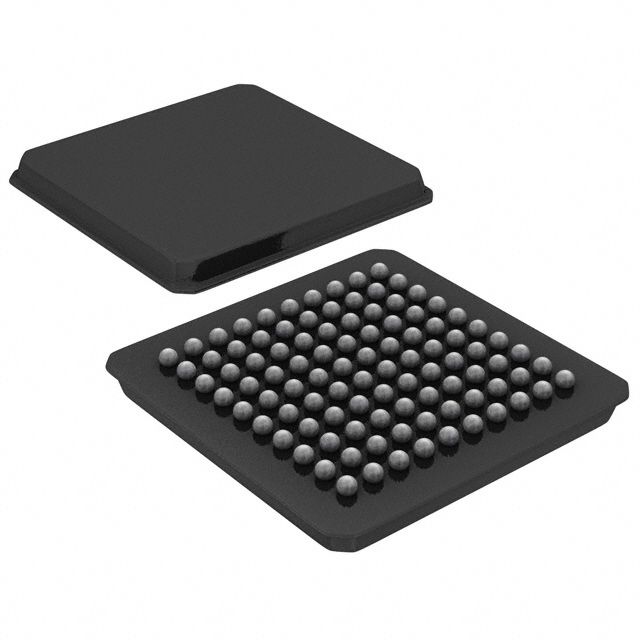

SN74V293-6GGM – это синхронная FIFO память, разработанная компанией Texas Instruments. Это устройство обладает объемом памяти 1.125 Мбит и способно работать с шириной данных 128K x 9 или 64K x 18, что обеспечивает высокую гибкость в применении. Компонент изготовлен в корпусе 100-BGA MICROSTAR (10x10) и предназначен для поверхностного монтажа.

Преимущества

• Высокая скорость: Тактовая частота до 166 МГц и время доступа 4.5 нс позволяют использовать данное устройство в высокопроизводительных системах.
• Широкий диапазон напряжений питания: SN74V293-6GGM поддерживает напряжение питания от 3.15 В до 3.45 В, что обеспечивает стабильную работу при различных условиях.
• Поддержка программируемых флагов и возможности ретрансляции: Эти функции значительно упрощают интеграцию устройства в комплексные системы.
• Универсальность: Возможность конфигурации глубины и ширины делает данное устройство подходящим для множества приложений.

Недостатки

• Устаревший статус: Данный компонент является устаревшим (Obsolete), что может затруднить его закупку и применение в новых разработках.
• Требования к монтажу: Корпус типа 100-LFBGA требует тщательности при монтаже, что может увеличить сложность производства.

Типовое использование

• Цифровые системы обработки сигнала
• Буферизация данных в телекоммуникациях
• Высокоскоростные сетевые системы
• Системы хранения данных

Рекомендации по применению

• Убедитесь, что питание устройства находится в пределах 3.15 В - 3.45 В для стабильной работы.
• Изучите документацию на предмет программирования флагов и работы в режимах расширения глубины и ширины.
• При монтаже тщательно контролируйте качество посадки компонентов на печатную плату, учитывая корпус типа 100-LFBGA.

Основные технические характеристики

• Память: 1.125 Мбит (128K x 9 или 64K x 18)
• Тактовая частота: до 166 МГц
• Время доступа: 4.5 нс
• Напряжение питания: 3.15 В ~ 3.45 В
• Потребляемый ток (макс): 35 мА
• Направление шины: однонаправленное
• Поддержка программируемых флагов: Да
• Возможность ретрансляции: Да
• Режим быстрого первого слова (FWFT): Да
• Рабочая температура: 0°C ~ 70°C
• Корпус: 100-LFBGA
• Размер корпуса: 10x10 мм

Возможные аналоги

• IDT72V3670L7-5BBI – аналогичный компонент от IDT с подобными характеристиками.
• CY7C4665-15ASC – FIFO память от Cypress с аналогичной функцией и производительностью.

Используйте SN74V293-6GGM от Texas Instruments в случае, если ваше приложение требует быстрых и универсальных решений для хранения данных с возможностью глубокого конфигурирования.
