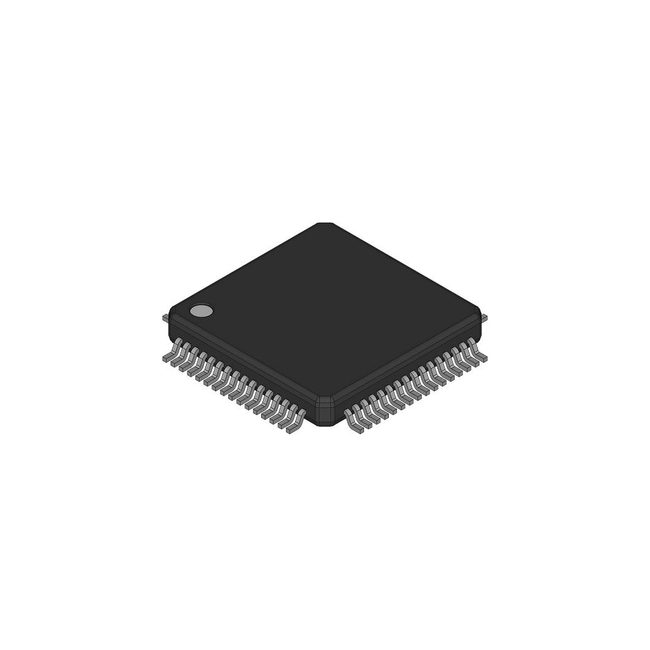

SN74V293-10PZA

SN74V293-10PZA от Texas Instruments

Общее описание

SN74V293-10PZA – это синхронный FIFO буфер памяти от компании Texas Instruments, обеспечивающий высокую скорость передачи данных и низкое время доступа. Этот компонент имеет ёмкость 1.125M (128K x 9) и выполнен в корпусе 80-LQFP (14x14 мм), что делает его удобным для интеграции в компактные устройства.

Преимущества

• Высокая скорость: Благодаря частоте работы до 100 МГц, данный компонент отлично подходит для систем с высокими требованиями к быстродействию.
• Низкое время доступа: Время доступа всего 6.5 нс гарантирует минимальные задержки при обработке данных.
• Универсальность: Поддержка программируемых флагов и возможности передачи данных в обоих направлениях делают этот FIFO буфер подходящим для разнообразных применений.

Недостатки

• Ограниченный диапазон температур: Рабочий диапазон температур 0°C ~ 70°C может быть недостаточен для экстремальных условий эксплуатации.
• Необходимость контроллера: Для полноценного использования всех возможностей требуется грамотное управление посредством внешнего контроллера.

Типовое использование

• Системы обмена данными: Используется в устройствах, где требуется буферизация данных между модулями с различными скоростями обмена.
• Цифровые сигнальные процессоры (DSP): Отлично подходит для задач обработки сигналов и изображений.
• Сетевое оборудование: Применяется в коммутаторах и маршрутизаторах для управления потоками данных.

Рекомендации по применению

• Обеспечьте стабильное питание в пределах 3.15V ~ 3.45V для корректной работы компонента.
• Для оптимальной производительности и надежности используйте подходящие отладочные инструменты и схемы управления.
• Обеспечьте надлежащую защиту от возможных электромагнитных помех (EMI) для снижения риска некорректной работы устройства.

Основные технические характеристики

• Размер памяти: 1.125M (128K x 9)
• Частота: до 100 МГц
• Время доступа: 6.5 нс
• Питание: 3.15V ~ 3.45V
• Потребление тока (макс.): 35 мА
• Тип корпуса: 80-LQFP (14x14 мм)
• Рабочий температурный диапазон: 0°C ~ 70°C

Возможные аналоги

• CY7C42X5-15AXI от Cypress
• IDT72205L10J от Integrated Device Technology (IDT)

Этот компонент идеально подходит для высокопроизводительных систем и обеспечивает надежное хранение и передачу данных благодаря своим впечатляющим техническим характеристикам.
