SN74V263-6GGM

SN74V263-6GGM от Texas Instruments

Общее описание

SN74V263-6GGM — это синхронный FIFO (First-In, First-Out) буфер памяти от Texas Instruments. Данный компонент предназначен для хранения и передачи данных с использованием синхронного интерфейса. Он обладает высокой производительностью и способен работать на частотах до 166 МГц при времени доступа 4.5 нс.

Преимущества

• Высокая скорость работы: Частота до 166 МГц обеспечивает быструю передачу данных.
• Синхронный интерфейс: Предоставляет надежную и предсказуемую работу в синхронных системах.
• Большой объем памяти: 144Кбит памяти, разделенные на две конфигурации: 8K x 18 или 16K x 9.
• Поддержка нескольких функций: Поддержка программируемых флагов, режима First Word Fall Through (FWFT) и функции ретранслирования данных.

Недостатки

• Устаревший статус: Компонент является устаревшим, что может затруднить его наличие на рынке и поддержку производителем.
• Энергопотребление: Относительно высокое потребление тока (до 35 мА).

Типовое использование

• Буферизация данных: Используется для временного хранения данных в коммуникационных системах.
• Обработка сигналов: Применяется в системах цифровой обработки сигналов (DSP).
• Системы передачи данных: Идеален для использования в интерфейсах передачи данных с высокой скоростью.

Рекомендации по применению

• Заделка тепловыделения: Обеспечьте хорошее охлаждение для компонента, особенно при работе на предельных частотах.

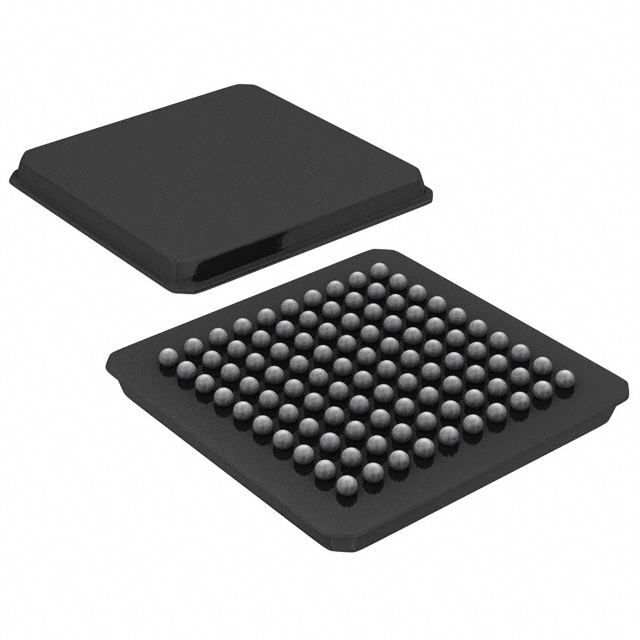

• Поверхностный монтаж: Компонент предназначен для монтажа на поверхность в корпусе MICROSTAR BGA (Ball Grid Array).
• Совместимость: Убедитесь, что система питания обеспечивает напряжение в диапазоне 3.15 В ~ 3.45 В.

Основные технические характеристики

• Объем памяти: 144K (8K x 18) или (16K x 9)
• Тип: Синхронный
• Частота: До 166 МГц
• Время доступа: 4.5 нс
• Напряжение питания: 3.15 В ~ 3.45 В
• Потребляемый ток: До 35 мА
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 100-LFBGA (10x10 mm)

Возможные аналоги

• SN74V293 от Texas Instruments: Подобные параметры, но с меньшим объемом памяти.
• IDT72V3670 от Integrated Device Technology: Альтернативный FIFO буфер с поддержкой синхронного интерфейса.
• CY7C4215V от Cypress Semiconductor: Другой синхронный FIFO буфер с аналогичными характеристиками.

На этом завершена наша обзорная информация по компоненту SN74V263-6GGM от Texas Instruments.
