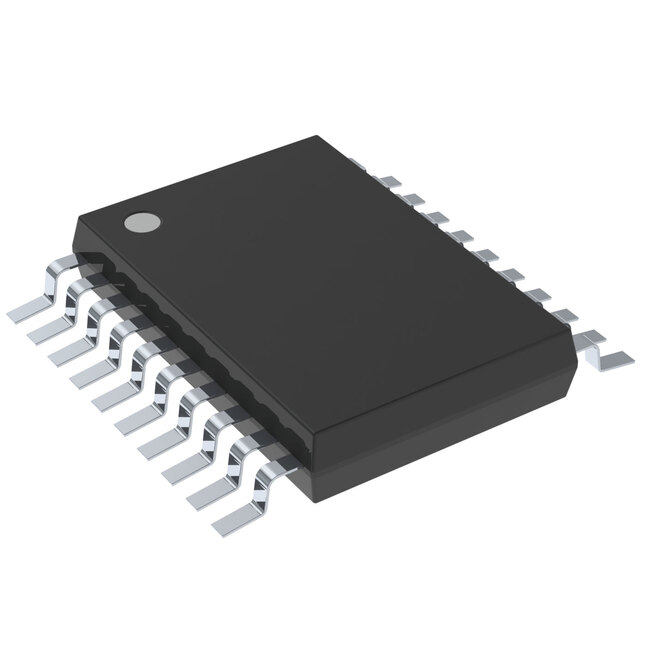

SN74LS673DW

9 120,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

SN74LS673DW от Texas Instruments

Общее описание

SN74LS673DW представляет собой 16-разрядный сдвиговый регистр с последовательным входом и параллельным выходом, изготовленный по технологии LS-TTL. Это устройство позволяет преобразовывать данные из последовательного формата в параллельный, обеспечивая высокую скорость работы и надежность.

Преимущества

  • Высокая скорость: Быстрый захват и сдвиг данных, что делает устройство идеальным для быстродействующих систем.
  • Надежность: Надежная работа в широком диапазоне температур.
  • Компактность: Миниатюрное исполнение в корпусе SOIC-24 упрощает интеграцию в плотные схемы с ограниченным пространством.

Недостатки

  • Лимитированный диапазон питающего напряжения: Подходит только для систем с напряжением 5В.
  • Ограниченный температурный диапазон: Подходит только для использования в коммерческих условиях (0°C ~ 70°C).

Типовое использование

  • Цифровые системы передачи данных: Преобразование данных из последовательного в параллельный формат.
  • Системы с микроконтроллерами: Использование как расширительного порта ввода-вывода.
  • Системы цифровой обработки сигналов: Преобразование и буферизация данных.

Рекомендации по применению

  • Используйте байпасные конденсаторы: Подключите байпасные конденсаторы с низким значением (например, 0.1μF) между выводами Vcc и GND для обеспечения стабильности питания.
  • Правильная разводка цепей: Минимизируйте длину дорожек для линий ввода и вывода, чтобы уменьшить вероятность возникновения паразитных индуктивностей и емкостей.

Основные технические характеристики

  • Тип вывода: Трехсостояние (Tri-State)
  • Количество элементов: 1
  • Количество бит на элемент: 16
  • Функция: Преобразование данных с последовательного входа на параллельный выход
  • Напряжение питания: 4.75В ~ 5.25В
  • Рабочая температура: 0°C ~ 70°C
  • Тип монтажа: Для поверхностного монтажа (SMT)
  • Корпус / габариты: SOIC-24 (ширина 7.50мм)

Возможные аналоги

  • SN74LS675N: Аналог с похожими характеристиками, но в корпусе DIP.
  • CD4094BE: Альтернативное решение от Texas Instruments с аналогичной функцией, но широкой совместимостью и лучшей доступностью на рынке.
  • 74HC595D: Высокоскоростной аналог линейки HC с широким диапазоном напряжений.

SN74LS673DW от Texas Instruments — это надежное и эффективное решение для задач преобразования данных и расширения ввода-вывода в цифровых системах.
