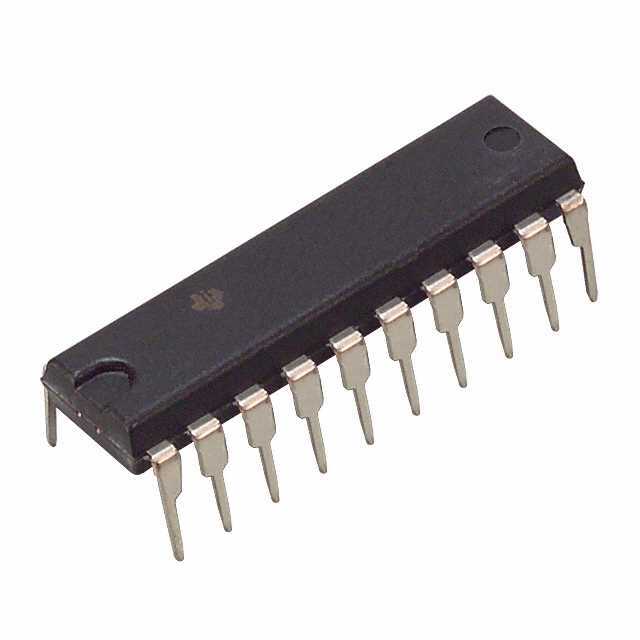

SN74LS642N

SN74LS642N от Texas Instruments

Общее описание

SN74LS642N – это восьмиразрядный трехсторонний трансивер (трансивер со сквозным управлением), выпускаемый компанией Texas Instruments. Эта микросхема специально разработана для двухнаправленной передачи данных между шинами, что делает её отличным выбором для применения в многоблочных системах с общими шинами.

Преимущества

• Высокая скорость работы: Благодаря TTL-технологии (Транзисторно-Транзисторная Логика), SN74LS642N обеспечивает высокую скорость операций.
• Поддержка двухнаправленной передачи данных: Позволяет легко организовывать соединения между различными частями системы.
• Open Collector Output: Обеспечивает возможность использования нескольких выходов в параллель и выполнение логических операций типа "И".
• Надёжность и долговечность: Превосходные эксплуатационные характеристики и высокая надёжность работы в течение длительного времени.

Недостатки

• Ограниченный диапазон напряжения питания: Работает при напряжении от 4,75В до 5,25В, что накладывает ограничения на применение в системах с другими уровнями напряжений.

Типовое использование

SN74LS642N часто используется в системах, где требуется двунаправленная передача данных и управление направлениями передачи данных, таких как микроконтроллеры, микропроцессорные системы, а также в различных вычислительных устройствах.

Рекомендации по применению

• Управление данными: SN74LS642N позволяет осуществлять управление данными и обеспечивает надежное соединение между шинами.
• Буферизация: Идеален для применения в качестве буфера для предотвращения перегрузки и защиты системы от воздействия внешних цепей.
• Ретрансляция сигналов: Используется для ретрансляции сигналов между различными частями системы, защищая исходные сигналы от искажения и потери.

Основные технические характеристики

• Тип логики: Трансceiver, инвертирующий
• Количество элементов: 1
• Количество битов на элемент: 8
• Тип выхода: Открытый коллектор
• Ток выхода - Высокий/Низкий: -, 24мА
• Напряжение питания: 4,75В - 5,25В
• Диапазон рабочих температур: 0°C - 70°C
• Тип монтажа: Сквозное отверстие
• Корпус/футляр: 20-PDIP (0,300", 7,62 мм)

Возможные аналоги

• SN74LS640N: Аналогичный восьмиразрядный трансивер с похожими характеристиками.
• SN74LS645N: Также является трехсторонним двухнаправленным восьмиразрядным трансивером, но с различными параметрами.
• SN74ALS641N: Быстрое устройство на более новой технологии ALS (Advanced Low-power Schottky).

Использование SN74LS642N в ваших проектах обеспечит надежную и высокопроизводительную работу благодаря проверенной технологии TTL и широким функциональным возможностям.
