Общее описание

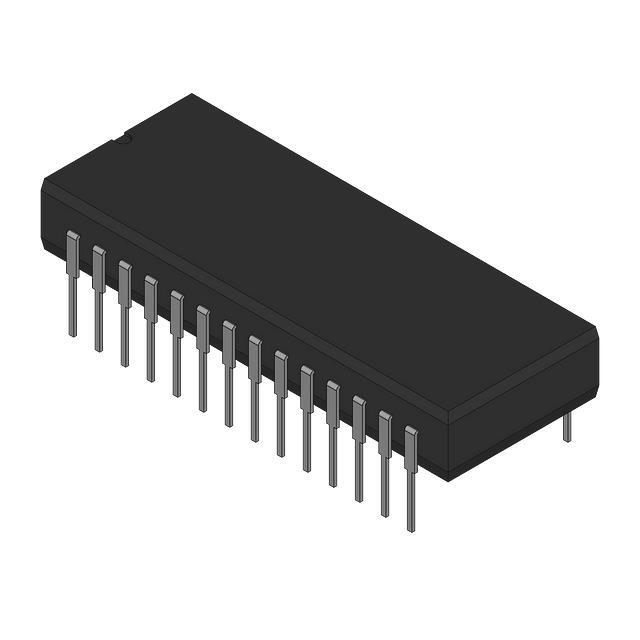

SN74LS604N — это интегральная микросхема мультиплексора серии LS от Texas Instruments, предназначенная для использования в цифровых схемах. Компонент представляет собой мультиплексор с четырьмя входами, который используется для переключения и маршрутизации цифровых сигналов.

Преимущества

• Высокая скорость работы: Микросхема рассчитана на высокоскоростное переключение, что обеспечивает быструю и стабильную работу в цифровых схемах.
• Широкий диапазон напряжения: Поддержка широкого диапазона напряжений питания делает этот мультиплексор универсальным для различных приложений.
• Низкое энергопотребление: Компонент отличается низким уровнем потребляемой мощности, что делает его энергоэффективным решением для электронных устройств.
• Надежность: Изготовлен из высококачественных материалов и проверен на соответствие строгим стандартам качества, обеспечивая долгий срок службы и надежность.

Недостатки

• Температурные ограничения: Микросхема может иметь ограничения по рабочей температуре, что может быть критическим в некоторых промышленных применениях.
• Требуется дополнительная логика: Для некоторых функций может потребоваться дополнительная логика или внешние компоненты, что может увеличить сложность схемы.

Типовое использование

• Цифровые системы и компьютеры: Использование в качестве переключателя или маршрутизатора сигналов в различных цифровых системах.
• Коммутация данных: Применяется в системах коммутации данных для выбора между различными источниками сигнала.
• Автоматизация и контроль: Используется в системах автоматизации для управления различными процессами и устройствами.

Рекомендации по применению

• Используйте фильтрацию питания: Для стабильной работы рекомендуется использовать конденсаторы для фильтрации питания.
• Учитывайте ограничения по температуре: Убедитесь, что рабочая среда соответствует температурным характеристикам микросхемы.
• Согласование уровней: В случае использования с другими микросхемами убедитесь в правильном согласовании уровней логических сигналов.

Основные технические характеристики

• Входное напряжение питания: 4.75 В – 5.25 В
• Максимальная частота переключения: 20 МГц
• Температурный диапазон: 0°C – 70°C
• Входные и выходные логические уровни: Совместимые с TTL
• Ток потребления: Типично 16 мА

Возможные аналоги

• SN74LS153N: Аналогичный мультиплексор с двумя четырехвходовыми мультиплексорами.
• CD4051B: 8-канальный мультиплексор/демультиплексор для аналоговых и цифровых сигналов.
• 74HC4052: Двойной 4-канальный аналоговый мультиплексор/демультиплексор.

Использование SN74LS604N в вашем проекте поможет реализовать надежное и эффективное решение для маршрутизации цифровых сигналов с минимальными затратами на электроэнергию.
