SN74LS595D

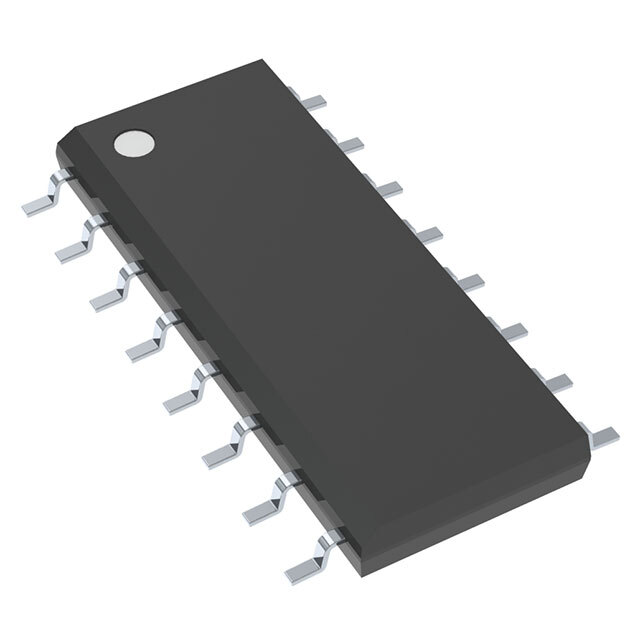

SN74LS595D от Texas Instruments

Общее описание: SN74LS595D — это интегральная схема регистров сдвига, производства компании Texas Instruments. Регистры сдвига типа SN74LS595D широко используются в различных приложениях, требующих последовательного ввода и параллельного вывода данных. Они позволяют эффективно управлять несколькими выходами, минимизируя количество используемых выводов микроконтроллеров или других управляющих устройств.

Преимущества:

• Обеспечивает возможность легко расширяемого последовательного ввода данных.
• Высокая скорость работы благодаря технологии LS (Low Power Schottky).
• Совместимость с TTL уровнями логики.
• Поддержка как последовательного, так и параллельного ввода и вывода.

Недостатки:

• Ограниченный диапазон напряжения питания, что требует соблюдения строгих условий эксплуатации.
• Устаревшая модель, доступность которой может быть ограничена.

Типовое использование:

• Управление светодиодными дисплеями.
• Интерфейсы клавиатур и прочих устройств ввода.
• Приложения, требующие увеличения количества цифровых выводов микроконтроллера.
• Эффективное распределение сигналов в цифровых устройствах.

Рекомендации по применению:

• Убедитесь в соблюдении диапазона напряжений питания (4.75V ~ 5.25V) для стабильной работы.
• Используйте внешние подтягивающие резисторы для обеспечения четких логических уровней.
• Разместите конденсаторы для подавления помех и обеспечения чистоты сигналов.

Основные технические характеристики:

• Тип логики: Регистр сдвига
• Тип выхода: Tri-State
• Количество элементов: 1
• Количество бит на элемент: 8
• Функция: Последовательный к параллельному вводу/выводу
• Напряжение питания: 4.75V ~ 5.25V
• Рабочий температурный диапазон: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: SOIC-16 (ширина 3.90 мм)

Возможные аналоги:

• 74HC595: Аналогичный регистр сдвига, реализованный на другой технологии.
• CD4094: Альтернативный регистр сдвига от других производителей.
• TPIC6C595: Регистр сдвига, имеющий улучшенные характеристики и встроенные драйверы.

SN74LS595D остается полезным компонентом для многих проектов особенно в случаях, когда необходимо управление несколькими выходами при помощи минимального числа управляющих линий.
