SN74LS593N

SN74LS593N от Texas Instruments

Общее описание

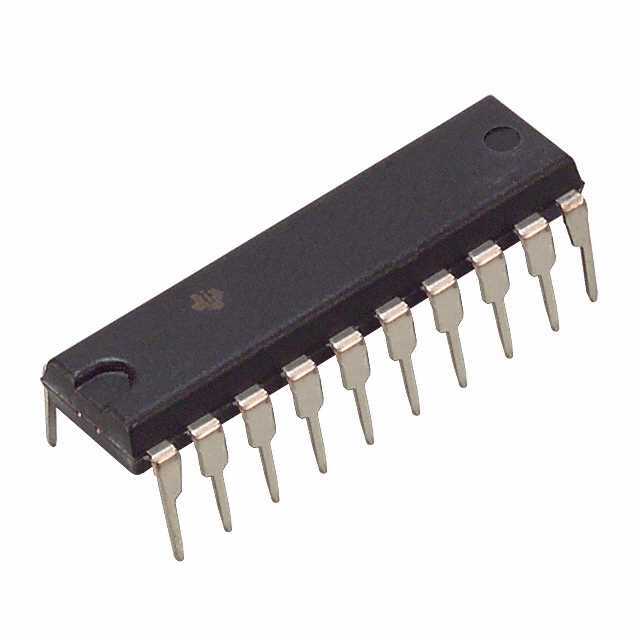

SN74LS593N – это 8-разрядный двоичный счётчик с синхронным сбросом и положительным фронтом тактового сигнала, разработанный корпорацией Texas Instruments. Данный интегральный процессор (IC) выполнен в корпусе DIP с 20 выводами (0,300" или 7,62 мм).

Преимущества

• Высокая скорость работы: Поддерживает частоту до 35 МГц, что делает его удобным для использования в высокочастотных приложениях.
• Синхронный сброс: Обеспечивает предсказуемое и стабильное поведение системы при сбросе.
• Удобный монтаж: Выпускается в удобном для пайки корпусе DIP (Dual In-line Package), что упрощает сборку прототипов и тестирование.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть недостаточным для экстремальных условий эксплуатации.
• Требования к питанию: Требует стабильного напряжения питания в диапазоне 4.75-5.25 В, что может потребовать дополнительных стабилизаторов в схемах с переменным напряжением.

Типовое использование

• Счётчики и делители частоты: Идеален для создания счётчиков и делителей частоты в различных цифровых устройствах.
• Синхронизация систем: Подходит для создания схем синхронизации в сложных цифровых системах.
• Таймеры и генераторы временных интервалов: Применяется в таймерах и генераторах временных интервалов, где требуется высокая точность и стабильность.

Рекомендации по применению

• Используйте байпасные конденсаторы: Для стабилизации напряжения питания рекомендуется устанавливать байпасные конденсаторы близко к выводам питания микросхемы.
• Обеспечьте защиту от электромагнитных помех: Используйте экранирование или фильтрацию для защиты от электромагнитных помех, особенно при работе на высоких частотах.
• Следите за режимом работы: Убедитесь, что частота и условия среды соответствуют спецификациям устройства для предотвращения нестабильной работы.

Основные технические характеристики

• Тип счётчика: Двоичный счётчик
• Направление счёта: Вверх
• Количество элементов: 1
• Количество разрядов: 8
• Тип сброса: Синхронный
• Максимальная частота счёта: 35 МГц
• Тип триггера: Положительный фронт
• Напряжение питания: 4.75 В ~ 5.25 В
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: В отверстия (сквозной монтаж)
• Корпус / форма: DIP с 20 выводами (0,300", 7,62 мм)

Возможные аналоги

• 74HC393 от Nexperia
• CD4020BC от ON Semiconductor
• MC14020BCP от ON Semiconductor
• SN74LS393N от Texas Instruments

Этот чип является отличным выбором для задач, требующих высокоточного счёта и синхронизации, широко используется в цифровых и аналоговых системах.
