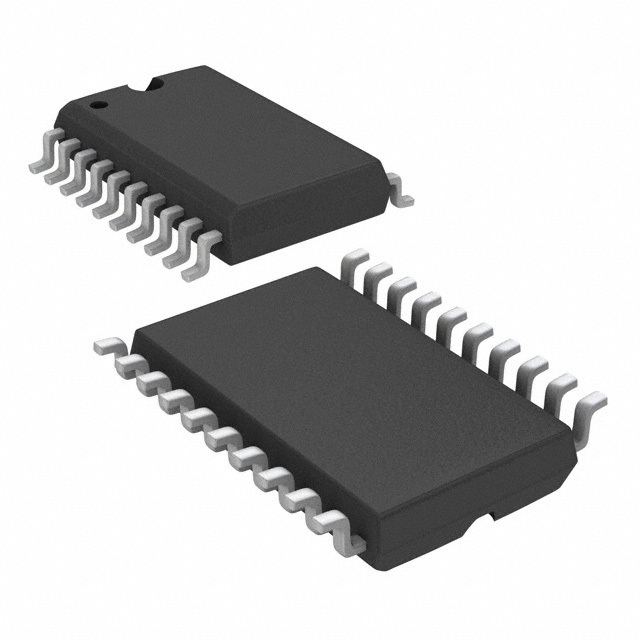

SN74LS593DW

SN74LS593DW от Texas Instruments

Общее описание

SN74LS593DW — это счетчик на основе двоичной системы, разработанный компанией Texas Instruments. Компонент представляет собой 8-битный счетчик с положительным фронтом тактового сигнала, который обеспечивает надежное и стабильное функционирование в различных схемах. Включает в себя один элемент, что делает его идеальным для различных приложений, требующих точного подсчета и синхронизации.

Преимущества

• Высокая скорость работы: Благодаря частоте подсчета до 35 МГц, компонент обеспечивает быструю обработку сигналов.
• Низкое энергопотребление: Оптимизированный для сниженного энергопотребления, что продлевает срок службы батареи в портативных устройствах.
• Стабильность и надежность: Texas Instruments гарантирует высокую надежность и стабильность работы своих компонентов.

Недостатки

• Устаревший статус: Компонент имеет статус "устаревший" (Obsolete), что может осложнить его поиск на рынке и поддержку со стороны производителя.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до +70°C может быть недостаточным для экстремальных условий эксплуатации.

Типовое использование

Этот счетчик широко используется в цифровых системах для таких задач, как:

• Счет импульсов
• Формирование частоты
• Управление и синхронизация в микроконтроллерах и процессорах
• Автоматизация и контроль в промышленных системах

Рекомендации по применению

• Питание: Убедитесь, что напряжение питания находится в диапазоне от 4.75 В до 5.25 В для оптимального функционирования.
• Монтаж: Для надежности и долговечности рекомендуется использовать монтаж на печатной плате с соблюдением всех правил пайки.
• Температурный режим: Запускать компонент в условиях, соответствующих его рабочему температурному диапазону (0°C ~ 70°C).

Основные технические характеристики

• Тип логики: Двоичный счетчик
• Направление: Вверх (Up)
• Количество элементов: 1
• Количество бит на элемент: 8
• Сброс: Синхронный (Synchronous)
• Частота подсчета: до 35 МГц
• Тип триггера: Положительный фронт
• Напряжение питания: 4.75 В ~ 5.25 В
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 20-SOIC (7.50 мм ширина)

Возможные аналоги

• SN74HC590N от Texas Instruments
• 74HC590D от NXP Semiconductors
• CD74HC590E от Texas Instruments

Заключение

SN74LS593DW — отличный выбор для задач, где необходим точный и надежный подсчет импульсов. Несмотря на его устаревший статус, он продолжает оставаться востребованным благодаря своей высокой скорости и низкому энергопотреблению.
