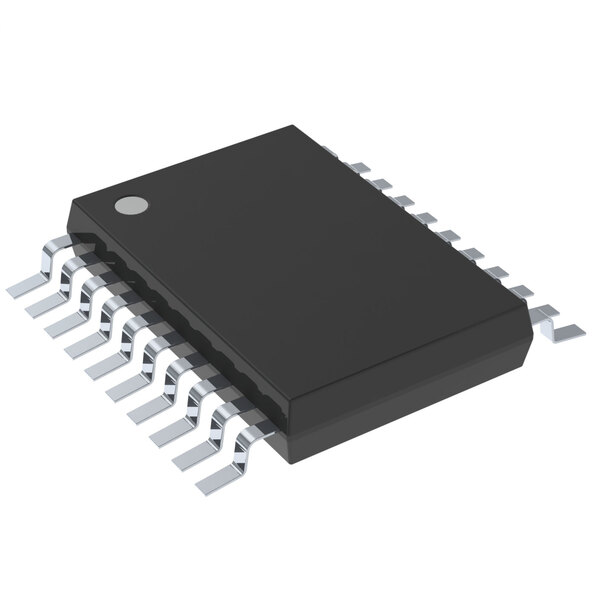

SN74AS885DW

SN74AS885DW - Magnitude Comparator от Texas Instruments

Описание

Texas Instruments SN74AS885DW — это 8-разрядный магнитудный компаратор с активным выходом высокого уровня. Этот компонент предназначен для сравнения двух 8-битных двоичных чисел и выдачи сигнала, указывающего на равенство, большее или меньшее значение.

Преимущества

• Точность и быстродействие: Высокая скорость работы (максимальная задержка распространения - 17.5 нс).
• Удобный монтаж: Корпус форм-фактора SOIC-24 идеален для поверхностного монтажа.
• Гибкость в использовании: Широкий диапазон напряжений питания от 4,5 В до 5,5 В.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C, что ограничивает использование в тяжелых промышленных условиях.
• Выходной ток ограничен до 20 мА, что может оказаться недостаточным для некоторых применений.

Типовое использование

• Цифровые системы обработки данных: Сравнение чисел в арифметических и логических операциях.
• Цифровые измерительные устройства: Сравнение инпутов в системах измерения и контроля.
• Компьютерные системы: Пользуется популярностью для использования в центральных процессорах и сопроцессорах.

Рекомендации по применению

• Подключение к системам с напряжением питания 5V для оптимальной работы.
• Учитывать максимальную задержку распространения для синхронизации с другими компонентами.
• Защищать контакты от электростатических разрядов при пайке и монтаже.

Основные технические характеристики

• Разрядность: 8 бит
• Выходные функции: AB
• Напряжение питания: 4,5 В - 5,5 В
• Выходной ток (высокий/низкий): 2 мА / 20 мА
• Максимальная задержка распространения: 17.5 нс при 5 В и 50 пФ
• Рабочая температура: 0°C ~ 70°C
• Корпус: 24-SOIC (7.5 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• SN74F85N от Texas Instruments (аналогичный 4-разрядный компаратор)
• 74HC688N от NXP Semiconductors (аналогичный 8-разрядный компаратор)

Применение в макетировании и прототипировании

SN74AS885DW отлично подходит для проведения экспериментов и тестирования схем на макетных платах благодаря его стандартному типоразмеру и интерфейсу, что обеспечивает легкость смены компонентов и модификации проекта.

Используя этот компонент, вы сможете значительно улучшить производительность вашей цифровой системы, обеспечив быстрое и надежное сравнение данных.
