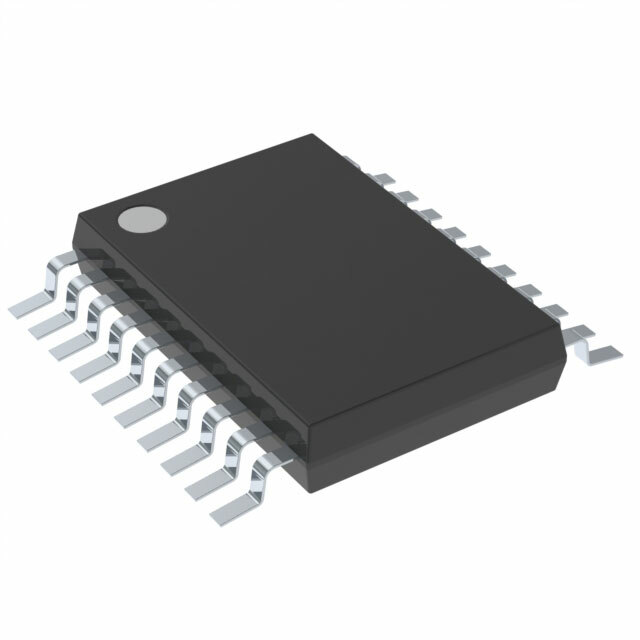

SN74AS760NS

Описание для SN74AS760NS от Texas Instruments

Общее описание

SN74AS760NS – это логический буфер с неинвертирующими выходами производства Texas Instruments. Данный компонент содержит два элемента, каждый из которых состоит из четырех битов. Выходы буферов работают по принципу открытого коллектора, что делает их подходящими для приложений, где требуется возможность совместного подключения выходов нескольких устройств (wire-OR).

Преимущества

• Высокая скорость: Технология Advanced Schottky (AS) обеспечивает высокую скорость переключения.
• Универсальность: Открытый коллектор позволяет подключать несколько выходов к единой шине.
• Высокая выходная способность: Обеспечивает ток до 64 мА на выход (в состоянии низкого уровня).

Недостатки

• Устаревший статус: Компонент классифицируется как "устаревший", что может затруднить его поиск на рынке.
• Ограниченный диапазон напряжения: Работает при напряжении питания в диапазоне 4.5–5.5 В.
• Поддержка только положительных температур: Диапазон рабочих температур составляет всего 0°C до 70°C.

Типовое использование

• Передача данных: В системах, где требуется высокоскоростная передача данных.
• Управление светодиодами: Применение в схемах управления светодиодными индикаторами.
• Подключение к шинам: Идеально в качестве интерфейса для подключения нескольких устройств на одной шине данных.

Рекомендации по применению

• Защита от перегрузок: Убедитесь, что ток нагрузки не превышает допустимого значения 64 мА.
• Использование подтягивающих резисторов: Для работы с открытым коллектором используйте внешние подтягивающие резисторы для обеспечения необходимого логического уровня.
• Температурный режим: Убедитесь, что устройство эксплуатируется в пределах рекомендованного температурного диапазона.

Основные технические характеристики

• Тип логики: Неинвертирующий буфер
• Количество элементов: 2
• Количество битов на элемент: 4
• Тип входа: -
• Тип выхода: Открытый коллектор
• Выходной ток (низкий уровень): 64 мА
• Напряжение питания: 4.5 В ~ 5.5 В
• Диапазон рабочих температур: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 20-SOIC (ширина 5.3 мм)

Возможные аналоги

• SN74AS760N: Аналог в корпусе DIP-20.
• SN74ALS760: Модификация с понижением энергопотребления.
• 74LS760: Аналог с более низкой скоростью переключения и меньшей потребляемой мощностью.

Используйте SN74AS760NS от Texas Instruments для создания высокоскоростных и надежных систем передачи данных с возможностью объединения выходов нескольких устройств.
