SN74AS757DW

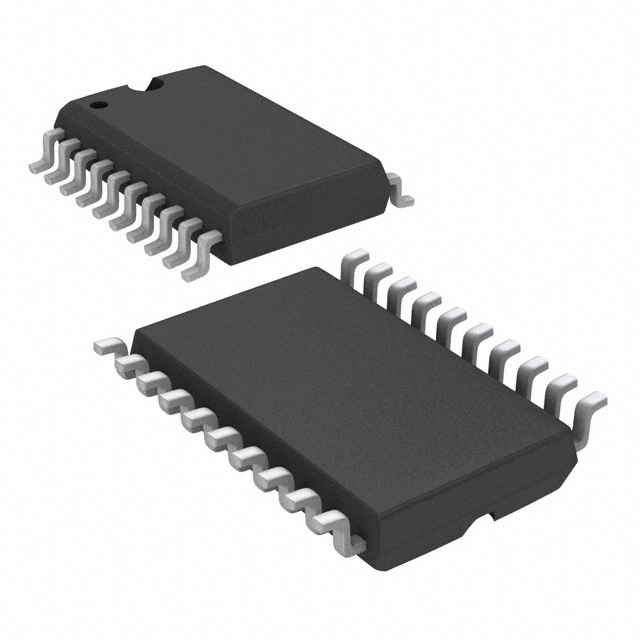

SN74AS757DW от Texas Instruments

Общее описание

SN74AS757DW — это буфер (драйвер) с неинверсирующей логикой производства Texas Instruments. Этот компонент имеет два элемента и четыре бита на каждый элемент, а выходы имеют открытый коллектор. Устройство предназначено для работы в широком диапазоне напряжений питания и обеспечивает высокую производительность при низких задержках.

Преимущества

• Высокая скорость работы: Поддержка высокоскоростной обработки сигналов.
• Гибкость применения: Два элемента по четыре бита позволяют использовать компонент в различных схемах.
• Надежность: Выходы с открытым коллектором обеспечивают совместимость с широким диапазоном логических уровней.
• Простота монтажа: Современный корпус SOIC-20 (Surface Mount) упрощает монтаж на печатной плате.

Недостатки

• Устаревший статус: Компонент имеет статус "устаревший", что может усложнить его приобретение для новых разработок.
• Ограниченный температурный диапазон: Подходит только для использования в условиях с температурами от 0°C до 70°C.

Типовое использование

• Системы управления: Использование в различных системах управления, включая промышленные контроллеры.
• Цифровые схемы: В качестве буфера для увеличения нагрузки сигналов в цифровых схемах.
• Сети: Для интерконнектов в компьютерных сетях и других высокоскоростных соединениях.

Рекомендации по применению

• Правильное охлаждение: Учитывайте выделение тепла при высоких нагрузках и предусмотрите соответствующее охлаждение.
• Защита от помех: Используйте соответствующие методы экранирования и фильтрации для защиты сигнала от внешних помех.
• Проверка статус-документации: Учитывайте статус "obsolete" при планировании закупок и разработки.

Основные технические характеристики

• Тип логики: Неинвертирующий буфер
• Количество элементов: 2
• Количество бит на элемент: 4
• Тип выхода: Открытый коллектор
• Ток выхода (максимальный): 64mA
• Напряжение питания: 4.5V - 5.5V
• Диапазон рабочих температур: от 0°C до 70°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: SOIC-20 (ширина 7.50mm)

Возможные аналоги

• SN74ALS757N: Аналог с похожими характеристиками, производства Texas Instruments.
• 74HCT240N: Буфер с похожей функциональностью от других производителей.

Для удобного сравнения и оценки других аналогов рекомендуется изучить их дата-шиты, чтобы убедиться в полном соответствии необходимым техническим требованиям.
