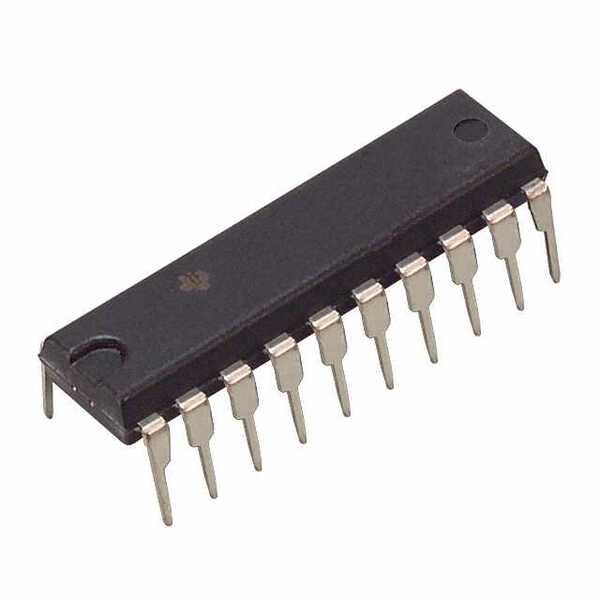

SN74AS756N

SN74AS756N от Texas Instruments

Общее описание

Микросхема SN74AS756N - это интегральная схема инвертирующего буфера от Texas Instruments. Данная микросхема содержит два логических элемента, каждый из которых работает с четырьмя битами. Эти буферы оснащены открытым коллекторным выходом, что позволяет им работать в различных логических схемах и системах.

Преимущества

• Высокая скорость передачи данных: Чип имеет улучшенные характеристики скорости, что делает его идеальным для быстродействующих цифровых систем.
• Открытый коллекторный выход: Этот тип выхода позволяет использовать ее в широком диапазон электронных устройств и обеспечивает легкую интеграцию в существующие схемы.
• Надежность: Высокое качество производства от Texas Instruments гарантирует долговечность и устойчивость к электрическим помехам.

Недостатки

• Узкий температурный диапазон: Микросхема работает в диапазоне температур от 0°C до 70°C, что делает ее менее подходящей для экстремальных условий.
• Ограниченное напряжение питания: Диапазон напряжения питания ограничен 4.5В – 5.5В, что тоже может ограничивать использование в некоторых приложениях.

Типовое использование

• Системы передачи данных
• Логические схемы управления
• Многоуровневые коммутационные сети
• Различные цифровые устройства

Рекомендации по применению

• Правильное питание: Убедитесь, что напряжение питания находится в пределах 4.5В – 5.5В.
• Использование подтягивающих резисторов: Для корректной работы с открытым коллекторным выходом необходимо использовать внешние подтягивающие резисторы.
• Температурные ограничения: Используйте эту микросхему исключительно в рабочих условиях от 0°C до 70°C.

Основные технические характеристики

• Тип буфера: Инвертирующий
• Число элементов: 2
• Число битов на элемент: 4
• Тип выхода: Открытый коллектор
• Напряжение питания: 4.5В – 5.5В
• Максимальный ток на выходе: 64мА
• Диапазон рабочих температур: 0°C – 70°C
• Корпус: 20-DIP (0.300", 7.62мм)

Возможные аналоги

• SN74ALS756N: Микросхема с аналогичными функциями, но с немного другими характеристиками скорости и тока.
• SN74AS125N: Также инвертирующий буфер, но с другими параметрами выхода и частотой.

SN74AS756N от Texas Instruments является отличным выбором для быстродействующих логических систем и буферных применений, предоставляя высокую скорость и надежность.
