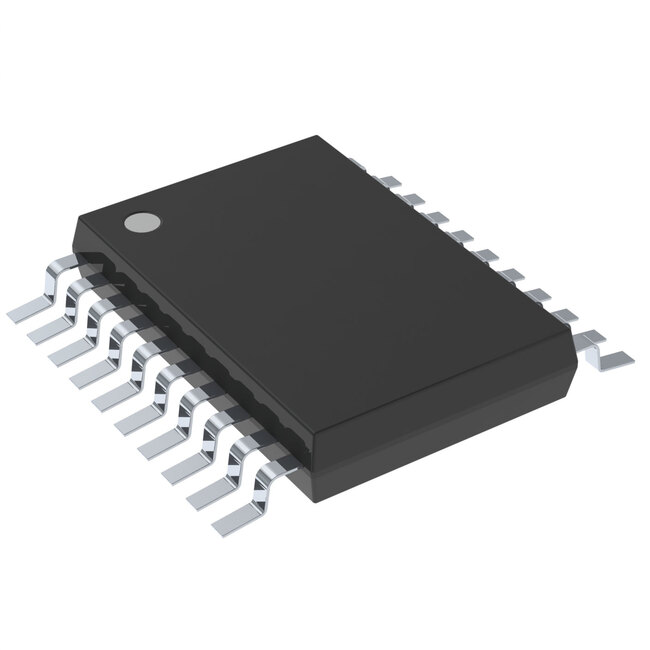

SN74AS646DW от Texas Instruments

Общее описание

SN74AS646DW - это логический приемопередатчик с функцией двойного триггера, выпускаемый компанией Texas Instruments. Компонент предназначен для использования в высокоскоростных цифровых схемах передачи данных и обеспечивает двунаправленную передачу сигналов между системами с различными уровнями напряжения. Основной функцией SN74AS646DW является обеспечение надежной и стабильной передачи данных при высокой скорости работы.

Преимущества

• Высокая скорость: Отличается высокой скоростью передачи данных, обеспечивая надежную работу даже в условиях высоких частот.
• Двунаправленная передача данных: Позволяет осуществлять как передачу, так и прием данных, что делает его универсальным компонентом для различных приложений.
• Широкий диапазон напряжений питания: Поддерживает напряжение питания в диапазоне от 4.5 В до 5.5 В.
• Низкое энергопотребление: Оптимизирован для экономии энергетических ресурсов, что особенно важно для мобильных и автономных устройств.

Недостатки

• Ограниченное применение: Функциональность ограничена специфическими задачами передачи данных, что может быть избыточным для простых приложений.
• Температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что в некоторых случаях может потребовать дополнительных охлаждающих решений.

Типовое использование

• Компьютерные системы: Используется в шинах передачи данных для обеспечения надежной двунаправленной связи между компонентами.
• Сетевые устройства: Применяется в маршрутизаторах, коммутаторах и других сетевых устройствах для поддержки высокоскоростной передачи данных.
• Промышленные контроллеры: В индустриальных системах автоматизации для управления и мониторинга процессов.

Рекомендации по применению

• Соблюдение диапазона напряжения: Убедитесь, что напряжение питания находится в пределах от 4.5 В до 5.5 В для стабильной работы.
• Теплоотвод: При необходимости используйте теплоотвод для поддержания стабильной температуры компонента и предотвращения перегрева.
• Экранирование и фильтрация сигнала: Для минимизации помех и улучшения надежности передачи данных рекомендуется использовать экранирующие кабели и фильтрующие элементы.

Основные технические характеристики

• Тип элемента: Трансивер, неинвертирующий
• Количество элементов: 1
• Количество битов на элемент: 8
• Тип вывода: 3-состояния
• Ток на выходе (высокий): 15 мА
• Ток на выходе (низкий): 48 мА
• Напряжение питания: 4.5 В ~ 5.5 В
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 24-SOIC (7.50 мм ширина)

Возможные аналоги

• 74LS645: От National Semiconductor
• 74HC245: От NXP Semiconductors
• SN74ACT245: От Texas Instruments

Применение SN74AS646DW от Texas Instruments позволит значительно улучшить качество и надежность передачи данных в вашем проекте, обеспечивая при этом высокую производительность и низкое энергопотребление.
