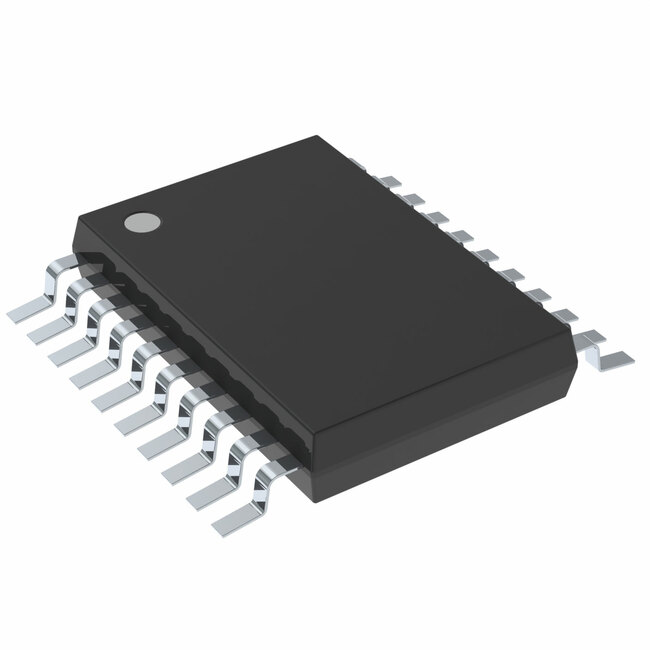

SN74ALS996DW

Описание для SN74ALS996DW от Texas Instruments

Общее Описание:
Микросхема SN74ALS996DW представляет собой однотактный прозрачный D-триггер с восьмиразрядной шиной ввода/вывода. Это устройство предназначено для высокоскоростных приложений, требующих надежного управления данными. Он обеспечивает двунаправленные линии данных с тремя состояниями и может работать в широком диапазоне напряжений питания.

Преимущества:

• Высокая скорость работы — 5 нс задержка распространения.
• Поддержка двунаправленного обмена данными.
• Компактный корпус SOIC-24 для поверхностного монтажа.
• Широкий диапазон рабочих температур от 0°C до 70°C.

Недостатки:

• Устаревшая (obsolete) модель, что может затруднить доступность компонентов.
• Ограниченная мощность выходного тока на высоком уровне (400µA).

Типовое Использование:

• Управление данными в высокоскоростных цифровых системах.
• Шинное соединение в микропроцессорных схемах.
• Буферизация и защита линий данных.
• Реализация регистров и запоминающих устройств.

Рекомендации по Применению:

• Используйте в приложениях, где требуется высокая скорость передачи данных и минимизация задержки.
• Поддерживайте диапазон напряжения питания от 4.5V до 5.5V для стабильной работы.
• Учтите ограничение тока на выходе при проектировании схемы для предотвращения перегрузки.

Основные Технические Характеристики:

• Логический тип: D-триггер (D-Type Transparent Latch)
• Схемы: 8:8
• Выходной тип: Tri-State
• Напряжение питания: 4.5V ~ 5.5V
• Независимые схемы: 1
• Задержка времени распространения: 5ns
• Выходной ток высокий/низкий: 400µA / 8mA
• Рабочая температура: от 0°C до 70°C
• Тип монтажа: поверхностный (Surface Mount)
• Корпус / упаковка: 24-SOIC (0.295", 7.50mm ширина)
• Упаковка устройства поставщика: 24-SOIC

Возможные Аналоги:

• SN74ALS995DW — аналог с немного улучшенными характеристиками.
• SN74174N — 4-битный D-триггер от Texas Instruments.

Заключение

SN74ALS996DW является высокоскоростным, надежным компонентом для применения в различных цифровых схемах. Приобретение может быть затруднено из-за устаревшего статуса, поэтому рекомендуется рассмотреть доступные аналоги для долгосрочных проектов.
