SN74ALS994DW

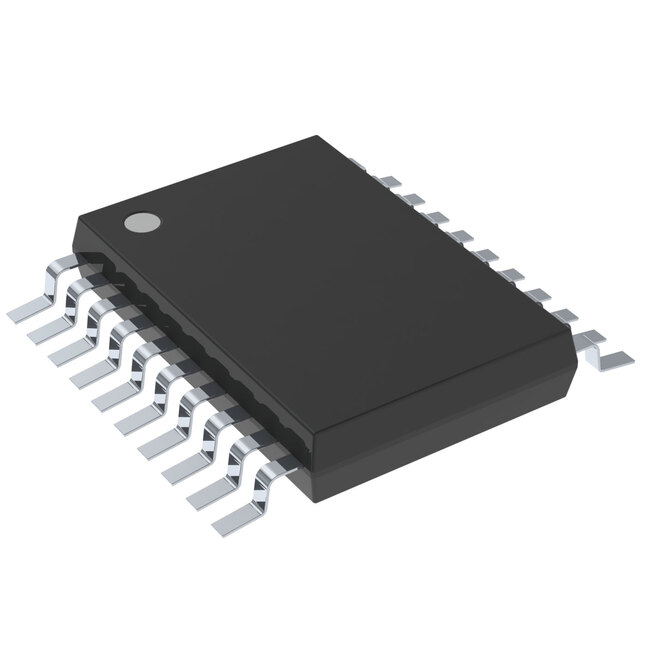

SN74ALS994DW от Texas Instruments

Общее описание

Чип SN74ALS994DW - это прозрачный 10-битный D-триггер с трехсостояной логикой от компании Texas Instruments. Этот чип обеспечивает высокую скорость, низкое энергопотребление и высокую надежность, благодаря чему идеально подходит для использования в различных электронных схемах и устройствах, где требуется управление латчингом данных.

Преимущества

• Высокая скорость: Быстрое время задержки распространения сигнала всего 6 нс.
• Низкое энергопотребление: Оптимизирован для минимального энергопотребления, что увеличивает эффективность системы.
• Универсальность: Возможность работы при напряжении питания от 4.5 до 5.5 В, что делает его совместимым с большинством цифровых схем.
• Простота интеграции: Удобный для монтажа корпус SOIC-24.

Недостатки

• Устаревший статус: Чип имеет статус "устаревший", что может затруднить его поиск и поставку.
• Ограниченный диапазон рабочих температур: Рабочий диапазон от 0°C до 70°C может не подходить для экстремальных условий эксплуатации.

Типовое использование

• Микроконтроллерные системы: Для хранения промежуточных данных при обработке информации.
• Периферийные устройства: Для управления буферизацией и передачей данных в устройствах ввода-вывода.
• Системы памяти: Используется в качестве промежуточных регистров в системах памяти.

Рекомендации по применению

• Проектирование со стабильным источником питания: Убедитесь, что устройство получает стабильное питание в диапазоне 4.5–5.5 В для обеспечения надежной работы.
• Эффективное управление температурой: Работайте внутри рекомендованных температурных границ (0°C ~ 70°C) для предотвращения перегрева и выхода из строя устройства.
• Соблюдение маркировки выводов: При монтаже будьте внимательны к расположению выводов для правильной интеграции в схему.

Основные технические характеристики

• Тип логики: D-тип прозрачного триггера
• Количество каналов: 1
• Выходной тип: Трехсостояние
• Напряжение питания: 4.5V ~ 5.5V
• Время задержки распространения: 6 нс
• Выходной ток (напряжение "высокий", "низкий"): 400µA, 8mA
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус / размер: 24-SOIC (0.295", 7.50мм ширина)
• Пакет поставки устройства: 24-SOIC

Возможные аналоги

• SN74LS374N: Подобный 8-битный регистр с триггером и трехсостоянием.
• 74HC573D: 8-битный D-триггер с трехсостоянием, работает при более широком диапазоне напряжений.
• 74ALS573DW: Прозрачный 8-битный D-триггер в аналогичном корпусе.

Используйте SN74ALS994DW для создания надежных и высокопроизводительных цифровых схем, оптимизированных по энергопотреблению и скорости работы.
