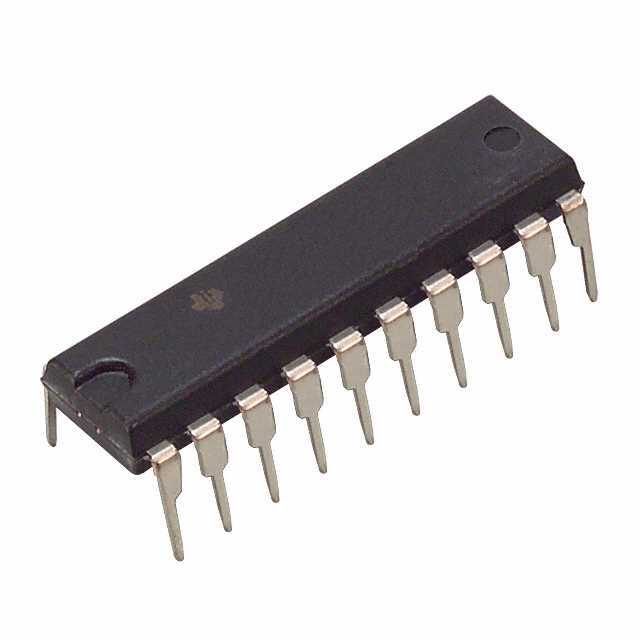

SN74ALS518N

SN74ALS518N от Texas Instruments

Общее описание

SN74ALS518N — это идентификационный 8-битный компаратор от Texas Instruments, предназначенный для сравнения двух 8-битных двоичных чисел. Этот компонент обеспечивает высокую скорость работы и надежность, что делает его идеальным для цифровых систем, требующих точного и быстрого сравнения значений.

Преимущества

• Высокая скорость работы: Максимальная задержка распространения сигнала составляет 33 нс, что обеспечивает быструю реакцию системы.
• Низкое энергопотребление: Поддержка напряжения питания в диапазоне от 4.5 В до 5.5 В.
• Удобный монтаж: Выполнен в корпусе 20-PDIP, что обеспечивает простоту интеграции в печатные платы.

Недостатки

• Ограничение по температуре: Рабочий температурный диапазон от 0°C до 70°C может ограничить использование в экстремальных условиях.
• Фиксированный функционал: Поддерживает только сравнение на равенство (A=B), что может быть недостаточным для более сложных задач сравнения.

Типовое использование

• Цифровые системы и вычислительные устройства: Для быстрых операций сравнения чисел.
• Контроллеры и процессоры: Все случаи, когда требуется точная проверка равенства двух бинарных значений.
• Системы управления: Для принятия решений на основе сравнения текущих и целевых состояний.

Рекомендации по применению

1. Температурный диапазон: Убедитесь, что компоненты используются в пределах допустимого температурного диапазона.
2. Питание: Обеспечьте стабильное напряжение питания в диапазоне 4.5 В - 5.5 В.
3. Электромагнитные помехи: Для критичных к помехам приложений рекомендуется предусмотреть защиту от электромагнитных воздействий.

Основные технические характеристики

• Тип: Идентификационный компаратор
• Количество бит: 8
• Функция вывода: A=B
• Напряжение питания: 4.5 В ~ 5.5 В
• Ток при выводе в высоком и низком состоянии: 100 µA, 24 mA
• Максимальная задержка распространения: 33 нс при 5 В, 50 пФ
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус: 20-PDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозной монтаж

Возможные аналоги

• SN74LS518N от Texas Instruments: Альтернативный вариант с похожими характеристиками.
• 74HCT688 от NXP Semiconductors: 8-битный компаратор с несколько иной спецификацией, но схожим функционалом.

Заключение

SN74ALS518N является надежным и быстрым решением для задач, требующих точного сравнения 8-битных чисел. Благодаря высокой скорости и низкому энергопотреблению он идеально подходит для разнообразных цифровых систем и вычислительных устройств.
