SN74ACT8994FN от Texas Instruments

Общее описание

SN74ACT8994FN - это цифровой монитор шины, соответствующий стандарту IEEE Std 1149.1 (JTAG), предназначенный для использования в системах с микропроцессорами. Он позволяет осуществлять тестирование и контроль различных сигналов и логики посредством JTAG-интерфейса, обеспечивая упрощенную диагностику и отладку.

Преимущества

• Соответствие стандартам: Поддержка IEEE Std 1149.1 (JTAG).
• Упрощенная отладка: Позволяет производить тестирование и контроль сигналов без физического доступа к контактам.
• Высокая надежность: Предоставляет стабильно высокую производительность в различных условиях.

Недостатки

• Устаревший: Этот компонент переведен в статус устаревшего (obsolete), поэтому доступность может быть ограничена.

Типовое использование

• Диагностика и отладка микропроцессорных систем.
• Мониторинг состояния цифровых сигналов.
• Тестирование и верификация систем на интегральных схемах в промышленной электронике и встраиваемых системах.

Рекомендации по применению

• Используйте SN74ACT8994FN в цепях, где требуется тщательная диагностика и контроль логических сигналов.
• Интегрируйте этот компонент в системы с поддержкой JTAG-интерфейса для оптимизации процесса отладки и тестирования.
• Учтите ограниченную доступность компонента и планируйте заранее наличие его запасов для долгосрочных проектов.

Основные технические характеристики

• Производитель: Texas Instruments
• Part Number: SN74ACT8994FN

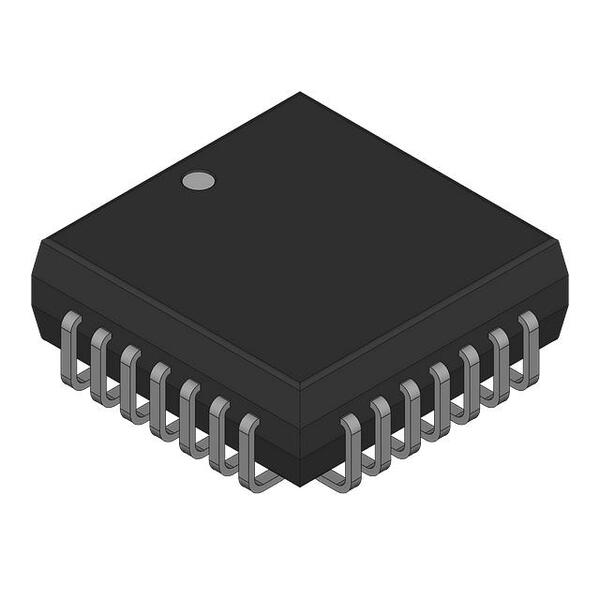

• Корпус: PQCC-28 (Plastic Quad Chip Carrier)
• Основной интерфейс: JTAG (IEEE Std 1149.1)
• Рабочее напряжение (Vcc): 4.5V до 5.5V

Возможные Аналоги

1. SN74ACT8997: Аналогичный скан-путеводитель с поддержкой 4-битной логики.
2. SN74ACT8996: Похожий компонент с расширенными функциями логического анализа.

Эти аналоги могут служить заменой SN74ACT8994FN, если исходный компонент недоступен.

Заключение

SN74ACT8994FN является надежным и эффективным решением для задач мониторинга и диагностики цифровых систем с микропроцессорами. Однако, учитывая его статус устаревшего компонента, стоит рассмотреть его аналоги или искать доступные запасы заранее.
