SN74ACT7881-15FN

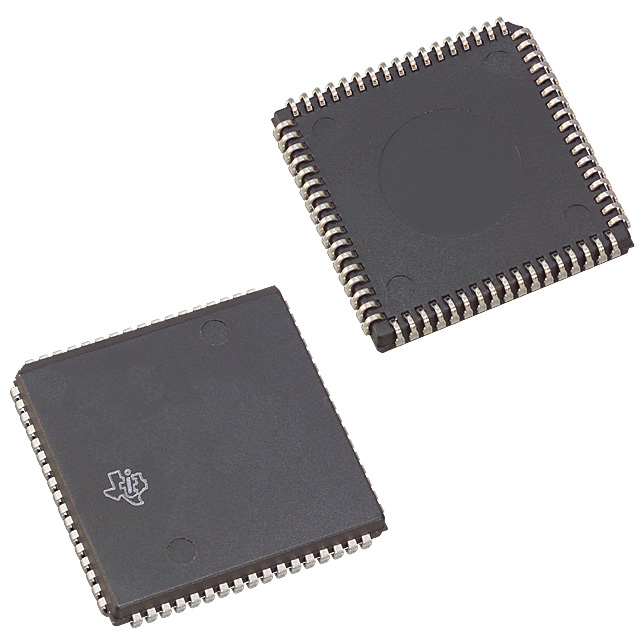

SN74ACT7881-15FN от Texas Instruments

Общее описание

IC SN74ACT7881-15FN - это высокопроизводительная синхронная FIFO память от компании Texas Instruments. Микросхема может использоваться в системах, требующих эффективной буферизации данных, включая стандарты FIFO (First In, First Out).

Преимущества

• Высокая скорость передачи данных до 67 МГц.
• Низкое энергопотребление благодаря CMOS-технологии.
• Поддержка синхронного режима работы для обеспечения стабильности передачи данных.

Недостатки

• Ограниченный температурный диапазон (0°C ~ 70°C), что может ограничивать использование в экстремальных условиях.
• Исполнение в корпусе 68-PLCC, что может требовать специализированного оборудования для монтажа.

Типовое использование

• Буферизация данных в коммуникационных системах.
• Применение в цифровых системах обработки сигналов (DSP).
• Применение в высокоскоростных процессорных системах и контроллерах.

Рекомендации по применению

• Убедитесь, что рабочее напряжение соответствует рекомендованным параметрам (4.5 V ~ 5.5 V).
• Для монтажа использовать методы поверхностного монтажа, соответствующие корпусу 68-PLCC.
• Учесть максимальную потребляемую мощность при проектировании систем электропитания.

Основные технические характеристики

• Размер памяти: 18K (1K x 18)
• Скорость передачи данных: до 67 МГц
• Время доступа: 12ns
• Напряжение питания: 4.5 V ~ 5.5 V
• Максимальный ток потребления: 400µA
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус: 68-PLCC (24.23x24.23 мм)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• IDT7204L50J от Integrated Device Technology: похожий синхронный FIFO.
• CY7C441-15NC от Cypress Semiconductor: предлагает схожие функциональные возможности.

Эти параметры и рекомендации помогут вам использовать SN74ACT7881-15FN наиболее эффективно, учитывая его основные особенности и сферы применения.
