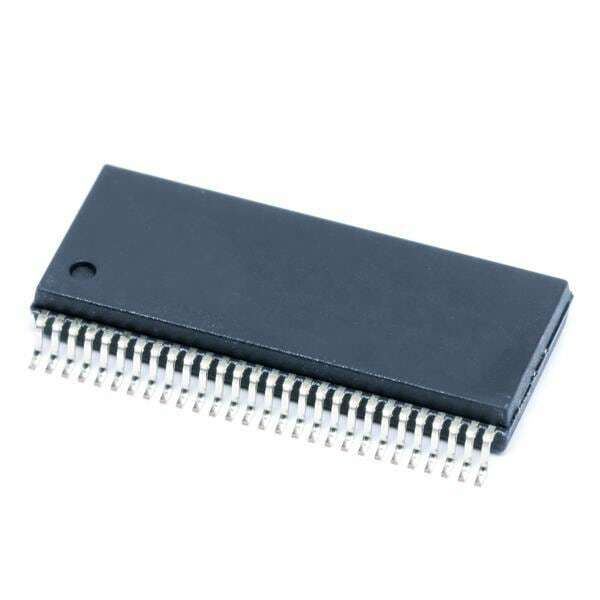

SN74ACT7814-20DL

SN74ACT7814-20DL от Texas Instruments

Общее описание

SN74ACT7814-20DL – это асинхронная FIFO (First-In, First-Out) память на 1152 бита, разделенная на 64 слова по 18 бит. Этот компонент является идеальным решением для временного хранения данных между устройствами с различными тактовыми частотами и интерфейсами. Микросхема выполнена в компактном корпусе SSOP-56, что делает её подходящей для использования в устройствах с ограниченным пространством.

Преимущества

• Высокая скорость работы: Работа на частоте до 50 МГц обеспечивает высокую производительность в приложениях с быстрым обменом данными.
• Широкий диапазон напряжения питания: Поддержка диапазона от 4.5V до 5.5V расширяет возможности использования в различных системах.
• Компактный корпус: SSOP-56 корпус позволяет использовать компонент в компактных устройствах, экономя место на плате.
• Простота интеграции: Удобный интерфейс для управления и интеграции в различные системы.

Недостатки

• Температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть недостатком для использования в экстремальных условиях.

Типовое использование

• Межмодульное буферирование данных: FIFO память идеальна для временного хранения данных между модулями с разными тактовыми частотами или интерфейсами.
• Системы ввода/вывода: Использование в интерфейсах ввода/вывода, где требуется упорядоченный обмен данными.
• Цифровая обработка сигналов: Способствует улучшению временных характеристик в системах обработки цифровых сигналов.

Рекомендации по применению

• Управление тактированием: Обеспечьте соответствующую синхронизацию и управление тактовыми сигналами для предотвращения потери данных.
• Цепи питания: Разместите достаточное количество развязывающих конденсаторов рядом с выводами питания для стабилизации работы устройства.
• Теплоотведение: Обеспечьте достаточное теплоотведение, если планируется использование компонента в условиях максимальной нагрузки.

Основные технические характеристики

• Емкость памяти: 1.125K (64 x 18)
• Частота работы: до 50 МГц
• Время доступа: 20 нс
• Напряжение питания: 4.5V ~ 5.5V
• Максимальный потребляемый ток: 400 мкА
• Рабочая температура: от 0°C до 70°C
• Корпус: 56-SSOP

Возможные аналоги

• IDT72V201: Асинхронная FIFO память от Integrated Device Technology (IDT) с аналогичными характеристиками.
• CY7C4211: FIFO память от Cypress Semiconductor с чуть меньшей ёмкостью и похожими рабочими характеристиками.
