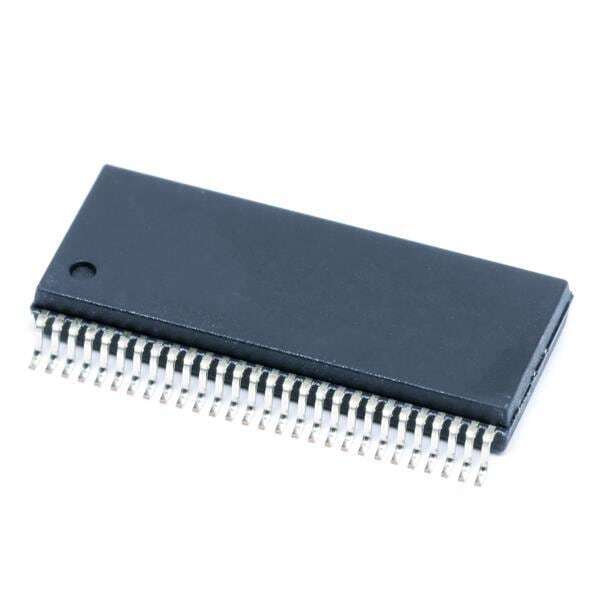

SN74ACT7813-25DL

SN74ACT7813-25DL от Texas Instruments

Общее описание: SN74ACT7813-25DL — это синхронная FIFO-память от Texas Instruments, предназначенная для временного хранения данных. Она поддерживает высокую скорость передачи данных и обеспечивает надежное хранение данных в телекоммуникационных системах, вычислительных устройствах и других приложениях.

Преимущества:

• Высокая скорость передачи данных до 40 МГц
• Унифицированное направление данных
• Поддержка программируемых флагов
• Широкий диапазон питающего напряжения (от 4.5 В до 5.5 В)
• Низкое энергопотребление

Недостатки:

• Устаревший статус в производстве
• Ограниченный температурный диапазон эксплуатации (от 0°C до 70°C)

Типовое использование:

• Телекоммуникационные устройства
• Встраиваемые системы
• Высокопроизводительные вычислительные системы
• Системы обработки сигналов

Рекомендации по применению:

• Используйте SN74ACT7813-25DL в тех приложениях, где требуется временное хранение данных и высокая скорость передачи данных.
• Обеспечьте правильное питание и заземление для стабильной работы устройства.
• Убедитесь, что рабочая температура устройства находится в пределах рекомендованных значений (0°C ~ 70°C).

Основные технические характеристики:

• Тип памяти: FIFO синхронная
• Размер памяти: 1.125К (64 x 18)
• Скорость передачи данных: 40 МГц
• Время доступа: 25 нс
• Питающее напряжение: 4.5 В ~ 5.5 В
• Максимальный ток потребления: 400 µА
• Направление шины данных: Унифицированное
• Тип расширения: По ширине
• Поддержка программируемых флагов: Да
• Режимы операций: Нет поддержки повторной передачи и режима FWFT
• Температурный диапазон эксплуатации: 0°C ~ 70°C
• Тип монтажа: Поверхностный (Surface Mount)
• Корпус: 56-SSOP (0.295", 7.50 мм ширина)

Возможные аналоги:

• IDT7201L35J от Integrated Device Technology
• CY7C4205V-15AXI от Cypress Semiconductor
• 74F779SC от Fairchild Semiconductor
