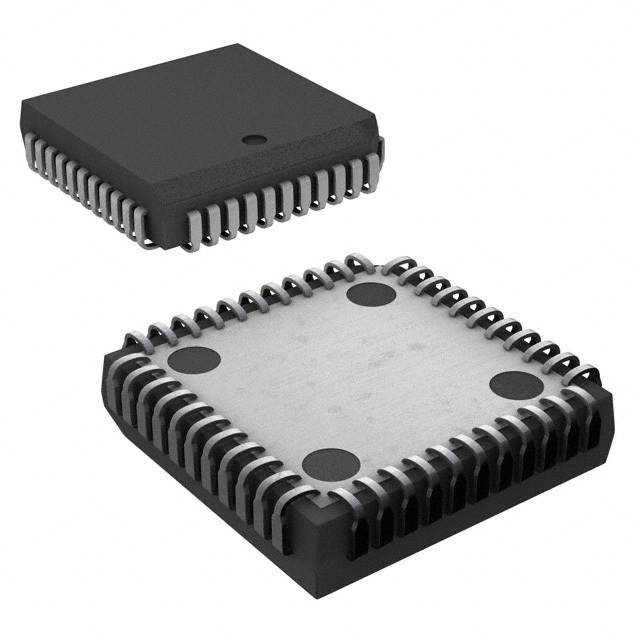

SN74ACT7807-15FN

SN74ACT7807-15FN от Texas Instruments

Общее описание

SN74ACT7807-15FN – это высокопроизводительный синхронный FIFO (схема очереди), предоставляемый компанией Texas Instruments. Этот компонент предназначен для использования в приложениях, требующих высокой скорости передачи данных и надежного буферизирования. Он поддерживает FIFO память объемом 18К (2К x 9) и имеет низкое время доступа в 15 наносекунд, что облегчает выполнение задач с высокими требованиями к скорости.

Преимущества

• Высокая скорость передачи данных: Поддержка частоты до 67 МГц позволяет использовать компонент в высокоскоростных процессах.
• Компактность: Исполнение в корпусе 44-PLCC (16,58x16,58 мм) обеспечивает экономию места на печатной плате.
• Надежность: Низкое время доступа в 15 наносекунд обеспечивает минимальные задержки при передаче данных.

Недостатки

• Устаревший статус: Компонент находится в списке устаревших, что может затруднить его приобретение и замену в долгосрочной перспективе.
• Однонаправленность: Поддерживает только однонаправленную передачу данных, что может ограничить гибкость использования в некоторых приложениях.

Типовое использование

• Буферизация данных: Используется в высокоскоростных цифровых системах для буферизации и временного хранения данных.
• Коммуникационные системы: Применяется для эффективной передачи данных между различными блоками системы.
• Обработка сигналов и мультимедийные приложения: Используется для буферизации аудио и видео потоков в реальном времени.

Рекомендации по применению

• Питание: Обеспечьте стабильное напряжение питания в диапазоне от 4.5 В до 5.5 В для надежной работы устройства.
• Управление теплом: Уделите внимание теплоотводу, так как высокоскоростные компоненты могут выделять значительное количество тепла.
• Использование развязывающих конденсаторов: Для минимизации шумов и сбоя питания на плате рекомендуется использовать развязывающие конденсаторы как можно ближе к выводам питания компонента.

Основные технические характеристики

• Размер памяти: 18К (2К x 9)
• Частота передачи данных: до 67 МГц
• Время доступа: 15 наносекунд
• Напряжение питания: 4.5 В ~ 5.5 В
• Максимальный ток потребления: 400 мкА
• Рабочая температура: 0°C ~ 70°C
• Конфигурация корпуса: 44-PLCC (16.58x16.58 мм)

Возможные аналоги

• SN74ACT7807-12FN: Обеспечивает более низкое время доступа в 12 наносекунд.
• IDT7204L: Альтернативный синхронный FIFO от Integrated Device Technology с другими параметрами и характеристиками.

Используйте SN74ACT7807-15FN от Texas Instruments для создания надежных и высокопроизводительных цифровых систем с требуемыми характеристиками и функциональностью.
