SN74ACT7806-20DL

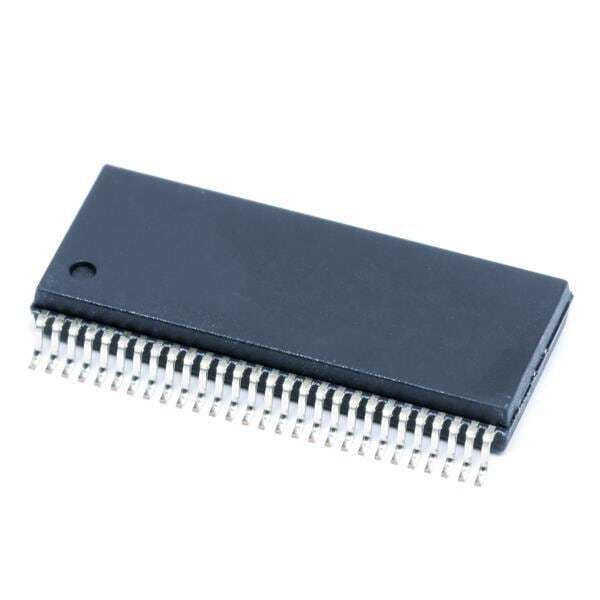

SN74ACT7806-20DL от Texas Instruments

Общее описание

SN74ACT7806-20DL - это асинхронная память с произвольным доступом (FIFO) на 256 x 18 бит от компании Texas Instruments. Продукт предназначен для высокоскоростного хранения и передачи данных, что делает его идеальным для использования в различных цифровых системах и устройствах, требующих временного хранения данных.

Преимущества

• Высокая скорость работы: Максимальная частота работы составляет 50 МГц, что позволяет использовать компонент в высокоскоростных приложениях.
• Большой объем памяти: Память объемом 4.5Кбит (256 x 18) обеспечивает достаточно места для хранения промежуточных данных.
• Низкое потребление тока: Максимальный потребляемый ток составляет всего 400 микроампер.
• Простота интеграции: Корпус SSOP-56 позволяет легко интегрировать компонент в разнообразные электронные системы.

Недостатки

• Ограниченный диапазон температур: Рабочая температура от 0°C до 70°C может ограничить использование компонента в условиях экстремальных температур.
• Однонаправленная шина: Только однонаправленная шина данных может ограничить гибкость использования в некоторых приложениях.

Типовое использование

• Буферизация данных между различными скоростями передачи данных
• Временное хранение данных в цифровых системах
• Интерфейсы для передачи данных
• Системы передачи данных в реальном времени

Рекомендации по применению

• Для повышения надежности и долговечности, рекомендуется использовать компонент в пределах указанных рабочих температур.
• Убедитесь, что питание находится в диапазоне от 4.5 В до 5.5 В, чтобы избежать повреждения устройства.
• При проектировании печатных плат уделите внимание правильному размещению компонента для оптимальной работы и минимизации шума.

Основные технические характеристики

• Размер памяти: 4.5Кбит (256 x 18)
• Тип: Асинхронный FIFO
• Частота работы: до 50 МГц
• Время доступа: 15 нс
• Напряжение питания: 4.5 В ~ 5.5 В
• Потребляемый ток: максимум 400 мкА
• Рабочая температура: 0°C ~ 70°C
• Корпус: SSOP-56 (0.295", ширина 7.50 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• IDT7204L15GB от Integrated Device Technology
• CY7C4216V-15AXC от Cypress Semiconductor

Этот компонент идеально подойдет для использования в разнообразных приложениях, требующих временного хранения и буферизации данных с высокой скоростью передачи.
