SN74ACT7204L15RJ

SN74ACT7204L15RJ от Texas Instruments

Общее описание

SN74ACT7204L15RJ - это асинхронный FIFO (First-In, First-Out) буфер с емкостью 4Kx9, производимый компанией Texas Instruments. Этот компонент предназначен для обеспечения хранения данных и управления их последовательной передачей между различными системами. Его применение актуально в ситуациях, где необходимо сгладить несовпадение скоростей передачи данных между различными устройствами в цифровых системах.

Преимущества

• Высокая скорость: Время доступа FIFO составляет 15 нс, что позволяет обеспечивать высокоскоростную передачу данных.
• Широкий диапазон напряжений: Работает при напряжении питания от 4.5 В до 5.5 В.
• Асинхронная работа: Позволяет передавать данные между устройствами с независимыми тактовыми частотами.
• Большая емкость: 4K (4096) слов по 9 бит каждое, что обеспечивает высокий объем буферизации данных.

Недостатки

• Энергопотребление: Относительно высокое энергопотребление может быть существенным фактором в энергозависимых приложениях.
• Высокая стоимость: Стоимость FIFO может быть выше по сравнению с другими решениями по буферизации данных.

Типовое использование

• Коммуникационные системы: Для буферизации данных между системами с разными скоростями передачи информации.
• Цифровые системы обработки сигналов: Для временной буферизации данных перед их обработкой.
• Компьютерные системы: В интерфейсах ввода-вывода для управления потоком данных.

Рекомендации по применению

• Используйте правильное питание: Убедитесь, что напряжение питания находится в пределах от 4.5 В до 5.5 В.
• Разделяйте логические и аналоговые цепи: Для уменьшения шума и повышения стабильности работы устройства выделите отдельные линии заземления для логических и аналоговых цепей.
• Подключение входов и выходов: Передача данных осуществляется через порты D0-D9 и Q0-Q9. Организуйте правильное подключение для корректной работы.

Основные технические характеристики

• Тип устройства: Асинхронный FIFO
• Емкость: 4K x 9 бит
• Время доступа: 15 нс
• Напряжение питания: от 4.5 В до 5.5 В
• Максимальная частота тактового сигнала: 100 МГц

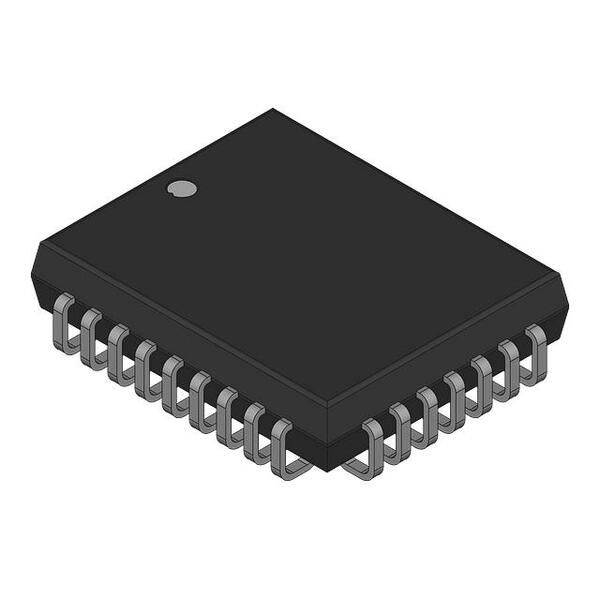

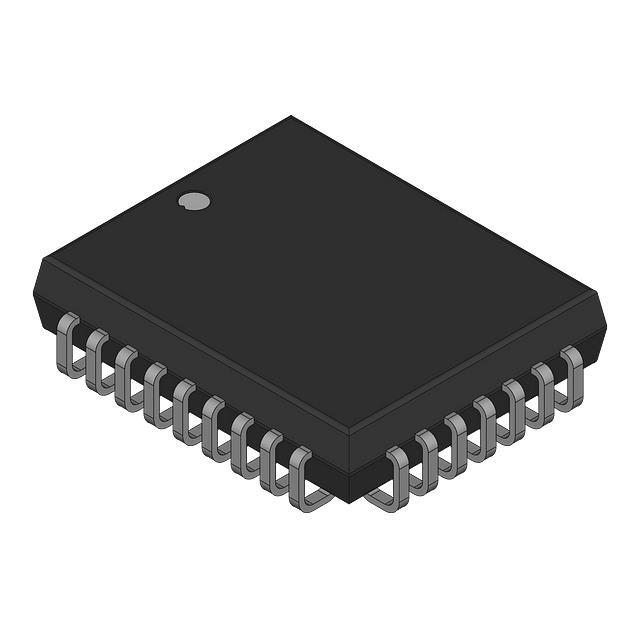

• Корпус: PLCC-28

Возможные аналоги

• IDT7204L15JG: Аналогичный FIFO буфер от Integrated Device Technology с такими же характеристиками.
• CY7C421-15JC: FIFO от Cypress Semiconductor с аналогичными параметрами емкости и времени доступа.

Эти рекомендации помогут вам эффективно использовать SN74ACT7204L15RJ в ваших проектах и достичь максимальной производительности и надежности.
