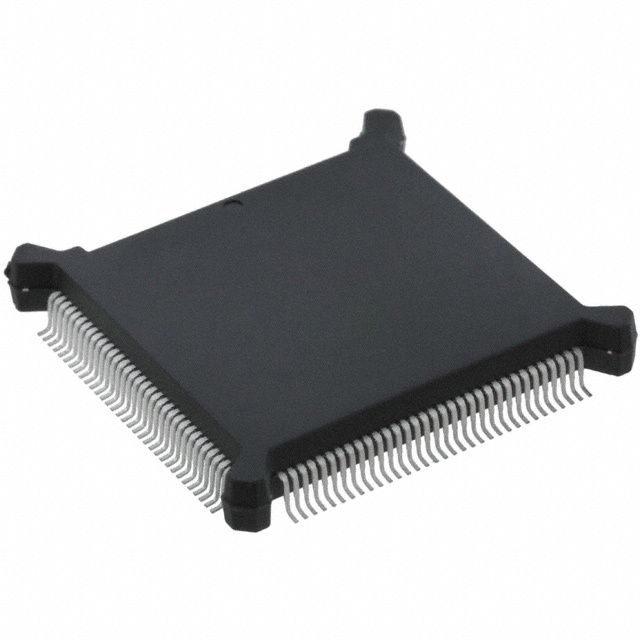

SN74ACT3651-20PQ

Описание для SN74ACT3651-20PQ от Texas Instruments

Общее описание: SN74ACT3651-20PQ — это синхронная FIFO-память (First-In-First-Out) от компании Texas Instruments, предназначенная для буферизации данных между двумя различными системами или компонентами, работающими асинхронно или на различных тактовых частотах. Чип обеспечивает высокую скорость передачи данных и минимальное время задержки, что делает его идеальным выбором для высокопроизводительных приложений.

Преимущества:

• Высокая тактовая частота до 50 МГц.
• Низкое время доступа — 13ns, что обеспечивает быструю передачу данных.
• Возможность расширения ширины и глубины.
• Поддержка флагов программируемых событий.

Недостатки:

• Ограниченный диапазон рабочих температур (от 0°C до 70°C).
• Устаревший статус компонента; рекомендуется проверять наличие и поддержку.

Типовое использование:

• Буферизация данных между процессорами и периферийными устройствами.
• Системы хранения данных с высокой пропускной способностью.
• Мультиплексоры и демультиплексоры в сетевых устройствах.
• Интерфейсы для цифровых сигналов в телекоммуникационных системах.

Рекомендации по применению:

1. Тщательно проектируйте схему: Учтите требования по электропитанию и заземлению для предотвращения наводок и шумов.
2. Используйте подходящие конденсаторы: Для сглаживания и фильтрации сигналов питания рекомендуется использовать конденсаторы с низким ESR.
3. Контролируйте тепловыделение: Убедитесь, что компонент работает в допустимом температурном диапазоне и установите его на подходящей монтажной плате для надлежащего охлаждения.

Основные технические характеристики:

• Размер памяти: 72K (2K x 36)
• Тип: Синхронная FIFO
• Тактовая частота: 50 МГц
• Время доступа: 13 нс
• Напряжение питания: 4.5 В – 5.5 В
• Максимальный ток потребления: 400 мкА
• Режим работы шины: Двунаправленный
• Управление расширением: По глубине и ширине
• Поддержка программируемых флагов: Да
• Поддержка ретрансляции: Да
• Поддержка FWFT: Нет
• Диапазон рабочих температур: 0°C – 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 132-BQFP (24.13x24.13 мм)

Возможные аналоги:

• IDT7202L15TP: FIFO память от Integrated Device Technology с аналогичными характеристиками.
• CY7C4201-10JC: FIFO память от Cypress Semiconductor.

Используйте данный компонент для улучшения производительности и надежности вашей электронной системы, обеспечивая высокую скорость передачи данных и минимальные задержки.
