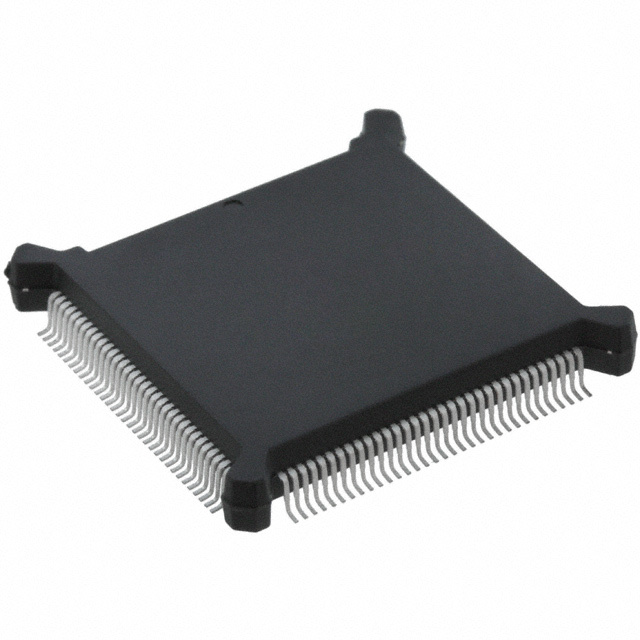

SN74ACT3641-20PQ

SN74ACT3641-20PQ от Texas Instruments

Общее описание:

SN74ACT3641-20PQ — это высокопроизводительный синхронный FIFO (First-In, First-Out) буфер памяти от компании Texas Instruments. Этот интегральный компонент предлагает 36-битную ширину данных и 1K глубину, что равняется общей емкости в 36K бит. Преимущество FIFO буфера заключается в упрощении передачи данных между двумя системами, работающими на разных тактовых частотах.

Преимущества:

• Высокая скорость работы: Рабочая частота до 50MHz и время доступа 13ns.
• Бесперебойная передача данных: Двухнаправленный режим передачи данных.
• Простота интеграции: Поддержка программируемых флагов и возможности расширения по глубине и ширине.

Недостатки:

• Устаревшая модель: Обозначен как устаревший компонент, и возможно, что есть более современные аналоги.
• Ограничений по температурному режиму: Рабочий диапазон температуры составляет от 0°C до 70°C.

Типовое использование:

SN74ACT3641-20PQ широко используется в таких областях, как:

• Цифровая обработка сигналов
• Телекоммуникационные системы
• Буферизация данных между асинхронными системами
• Промышленная автоматика

Рекомендации по применению:

1. Питание: Убедитесь, что напряжение питания находится в пределах 4.5 V ~ 5.5 V.
2. Сигналы управления: Внимательно разрабатывайте схему управления для корректной работы с программируемыми флагами и возможностями расширения.
3. Температурный режим: Следите за эксплуатацией устройства в допустимых температурных условиях (0°C ~ 70°C).

Основные технические характеристики:

• Размер памяти: 36K (1K x 36)
• Функция: Синхронный FIFO
• Частота передачи данных: до 50MHz
• Время доступа: 13ns
• Напряжение питания: 4.5 V ~ 5.5 V
• Ток потребления (максимум): 400µA
• Направление шины: Двухнаправленное
• Тип расширения: Глубина, ширина
• Поддержка программируемых флагов: Да
• Поддержка функции ретрансляции: Да
• Поддержка FWFT: Нет
• Тип монтажа: Поверхностный монтаж
• Корпус / Размер: 132-BQFP (24.13x24.13 мм)

Возможные аналоги:

• IDT7V4007 от Integrated Device Technology
• CY7C4261 от Cypress Semiconductor

Используйте SN74ACT3641-20PQ в ваших проектах для надежной и высокоскоростной передачи данных между различными системами.
