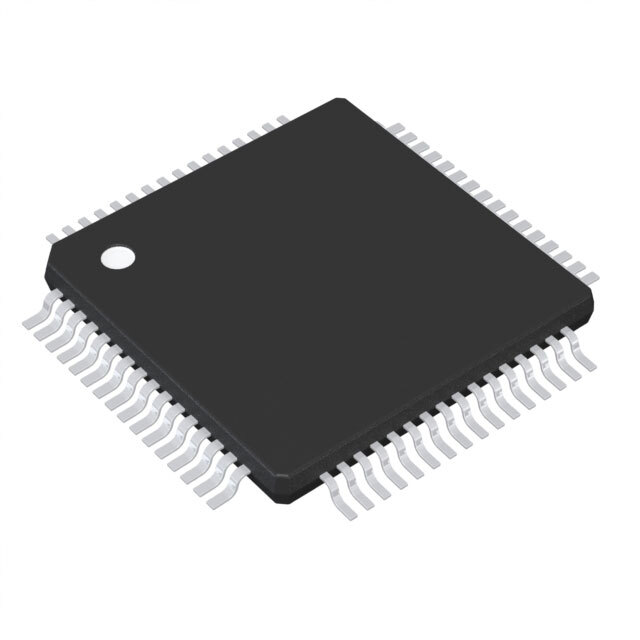

SN74ABTH18502APMR

SN74ABTH18502APMR от Texas Instruments

Общее описание: SN74ABTH18502APMR - это высокопроизводительный универсальный передатчик шины с поддержкой скан-теста, разработанный компанией Texas Instruments. Данное интегральное устройство предназначено для передачи 18-битных данных, обеспечивая высокую скорость и надежность работы в различных приложениях.

Преимущества:

• Высокая скорость передачи данных.
• Поддержка скан-теста, что способствует упрощению процедур диагностики и тестирования.
• Работа в широком диапазоне напряжений питания от 4.5В до 5.5В.
• Повышенная устойчивость к воздействию электростатических разрядов (ESD).
• Выходы способны подавать высокий ток (до 32 мА на высокий уровень и 64 мА на низкий уровень).

Недостатки:

• Ограниченный температурный диапазон эксплуатации от -40°C до 85°C может не соответствовать требованиям экстремальных условий эксплуатации.
• Требует особое внимание при пайке из-за поверхностного типа монтажа (SMD).

Типовое использование:

• Шинные интерфейсы для микропроцессоров и микроконтроллеров.
• Высокопроизводительные вычислительные системы.
• Системы с функцией самотестирования и диагностики.
• Промышленные и коммерческие системы автоматизации.

Рекомендации по применению:

• Убедитесь в соответствии уровня напряжения питания требованиям устройства (4.5В - 5.5В).
• Обеспечьте надлежащие условия теплового отвода для поддержания оптимальной температуры работы.
• Учитывайте спецификацию по токам выходов при проектировании схем с высокими нагрузками.

Основные технические характеристики:

• Тип логики: Универсальный передатчик шины
• Количество каналов: 18-бит
• Ток на выходе высокий/низкий: 32 мА / 64 мА
• Напряжение питания: 4.5В - 5.5В
• Диапазон рабочих температур: -40°C до 85°C
• Монтаж: Поверхностный (SMT)
• Корпус: 64-LQFP (10x10мм)

Возможные аналоги:

• SN74ABTH18502-EP от Texas Instruments (версия с повышенной устойчивостью к радиации)
• 74AC25820 от другой компании, если требуется альтернативный вариант производства.

Заключение: SN74ABTH18502APMR представляет собой надежное решение для разнообразных высокопроизводительных цифровых систем, требующих эффективной передачи данных и поддержки диагностических функций. Благодаря широкому диапазону рабочих напряжений и высокой нагрузочной способности, этот компонент находит применение в ключевых областях промышленной и коммерческой электроники.
