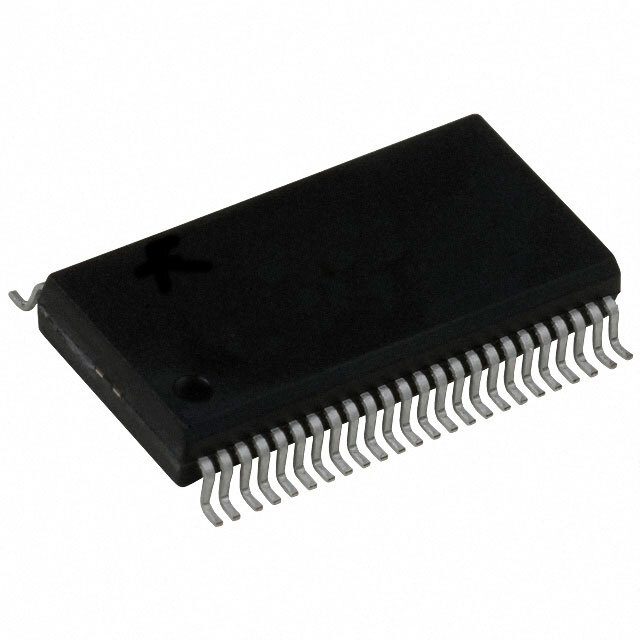

SN74ABTE16245DGGR

SN74ABTE16245DGGR - Texas Instruments

Общее описание

SN74ABTE16245DGGR - это 16-разрядный двунаправленный трансивер шины с триггерами, поддерживающий переключение на инцидентной волне. Он разработан для интерфейсов высокого уровня производительности и использует технологию BiCMOS для повышения скорости и силы сигнала при низком энергопотреблении. Он может быть использован для сопряжения асинхронных шин различной ширины или для управления данными на одной шине.

Преимущества

• Высокая скорость: обеспечивается технологиями инцидентной волны.
• Низкое энергопотребление: за счет использования BiCMOS технологии.
• Поддержка двунаправленной передачи данных: упрощает построение сложных схем.
• Широкий диапазон напряжений питания: позволяет использовать в различных приложениях.
• Минимальные задержки перехода: ускоряют выполнение операций.

Недостатки

• Чувствительность к электростатическим разрядам: требует использования средств защиты от ESD.
• Ограниченный температурный диапазон: не подходит для применения в экстремальных условиях.

Типовое использование

• Сложные системы передачи данных.
• Интерфейсы микроконтроллеров с периферийными устройствами.
• Коммуникационные устройства.
• Аппаратура обработки сигналов.
• Системы управления и автоматизации.

Рекомендации по применению

• Используйте защиту от электростатических разрядов (ESD) при монтаже и эксплуатации.
• Обеспечьте надлежающую отводку тепла для предотвращения перегрева.
• Подключайте соответствующие конденсаторы для фильтрации питания и гашения помех.
• Проверьте совместимость с другими компонентами проекта по допустимому напряжению и току.

Основные технические характеристики

• Логический тип: Трансивер шины с переключением на инцидентной волне
• Количество бит: 16
• Напряжение питания: 4.5V ~ 5.5V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус/Кейс: 48-TFSOP (0.240", 6.10mm ширина)
• Пакет устройства: 48-TSSOP

Возможные аналоги

• SN74LVC16245ADGGR: Также представляет собой 16-разрядный трансивер шины, но с более низким напряжением питания (1.65V ~ 3.6V)
• SN74HC245PWR: 8-разрядный трансивер шины с более низкой производительностью, питающийся от 2V ~ 6V

С использованием SN74ABTE16245DGGR вы сможете создавать надежные и быстрые системы передачи данных, соответствующие современным требованиям электроники.
