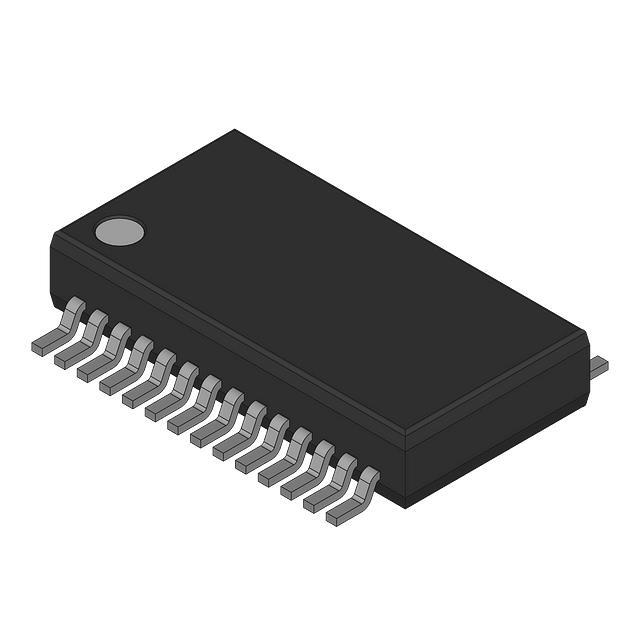

SN74ABT8646DL

SN74ABT8646DL от Texas Instruments

Общее описание

Микросхема SN74ABT8646DL от Texas Instruments представляет собой специализированный логический компонент для проведения тестирования цепей и управления шинами с регистрами. Этот компонент обеспечивает высокое качество передачи сигналов благодаря встроенному трансиверу и поддержке технологии SCAN для тестирования.

Преимущества

• Высокая скорость работы: Поддержка высоких тактовых частот и быстрого обмена данными.
• Широкий диапазон напряжений питания: Работает при напряжении от 4.5 В до 5.5 В.
• Компактность: Доступен в небольшом корпусе типа 28-SSOP, что облегчает монтаж на плате.

Недостатки

• Требует точного соблюдения температурного режима: Рабочий диапазон температур составляет от -40°C до +85°C.
• Необходимость дополнительной схемы защиты: Для работы в условиях повышенных электрических помех может потребоваться дополнительная защита.

Типовое использование

• Тестирование и диагностика цепей: Благодаря встроенной SCAN технологии компонент идеально подходит для создания систем автоматизированного тестирования.
• Управление внешними шинам: Использование в качестве трансивера для передачи данных между различными устройствами.

Рекомендации по применению

Поскольку компонент рассчитан на работу с высокими частотами и напряжениями, рекомендуется учитывать следующее:

• Качество монтажа: Необходимо соблюдать требования к пайке и монтажу.
• Экранирование: Обеспечить экранирование для стабильной работы в условиях электромагнитных помех.
• Теплоотвод: Установить на плату так, чтобы было обеспечено адекватное рассеивание тепла.

Основные технические характеристики

• Логический тип: Устройство для тестирования цепей с трансивером и регистрами.
• Напряжение питания: 4.5 В - 5.5 В.
• Количество битов: 8.
• Рабочая температура: От -40°C до +85°C.
• Тип монтажа: Поверхностный монтаж (SMD).
• Корпус: 28-SSOP (0.295", 7.50 мм в ширину).
• Температурный диапазон: от -40°C до +85°C.

Возможные аналоги

• 74ABT8646 от других производителей.
• SN74LVCH16T745: альтернатива с диапазоном напряжения от 2.7 В до 3.6 В.
• SN74LVC8T245: возможный аналог с более широким диапазоном напряжений питания.

С использованием в своих проектах SN74ABT8646DL от Texas Instruments, вы получите высококачественный и надёжный компонент для передачи и тестирования данных в различных электронных устройствах.
