SN74ABT7820-15PH

SN74ABT7820-15PH от Texas Instruments

Общее описание

SN74ABT7820-15PH – это асинхронная FIFO память (первый вошел-первый вышел) от компании Texas Instruments, предназначенная для буферизации данных в системах с различной скоростью передачи. Она обеспечивает двунаправленный обмен данными и поддерживает до 18K бит памяти, организованных в виде 512 слов по 18 битов каждое.

Преимущества

• Двунаправленная передача данных: Позволяет использовать один компонент для обработки входящих и исходящих данных.
• Высокая скорость: Поддерживает скорость до 67 МГц и время доступа до 12 нс.
• Программируемые флаги: Облегчают управление памятью и контроль застоя данных.
• Широкий диапазон питания: Работает при напряжении от 4.5 В до 5.5 В.

Недостатки

• Устаревшая модель: Статус компонента – устаревший (Obsolete), потенциальные трудности с поиском на рынке.
• Ограниченная поддержка: Ограниченная документация и поддержка от производителя.

Типовое использование

• Буферизация данных в сетевых системах
• Очереди данных в компьютерных системах
• Системы хранения и обработки данных
• Асинхронные передачи данных между устройствами

Рекомендации по применению

• Убедитесь в доступности на рынке, так как компонент имеет статус устаревшего.
• Рассмотрите альтернативы, если требуется поддержка производителя.
• Проверьте все требования по питанию и температуре для обеспечения стабильной работы компонента в вашей системе.

Основные технические характеристики

• Память: 18K бит (512 x 18 x 2)
• Режим работы: Асинхронный
• Скорость передачи данных: 67 МГц
• Время доступа: 12 нс
• Напряжение питания: 4.5 В ~ 5.5 В
• Максимальный ток потребления: 95 мА

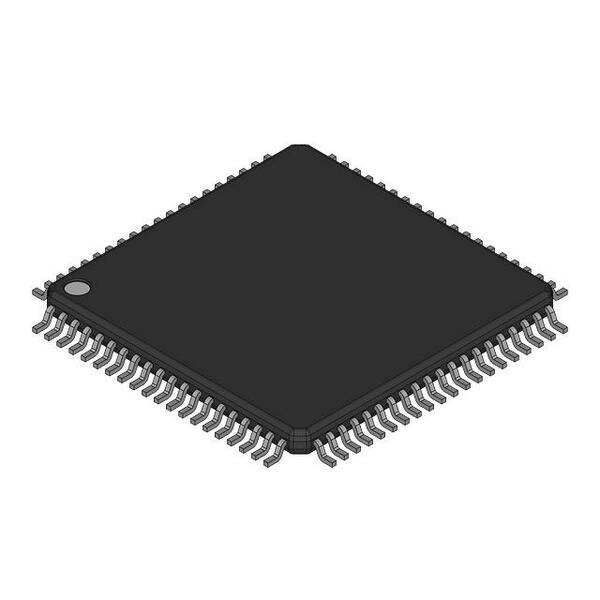

• Тип корпуса: Surface Mount (80-QFP, 14x20 мм)
• Рабочая температура: 0°C ~ 70°C

Возможные аналоги

• IDT7200 - Asynchronous FIFO с похожими характеристиками от Integrated Device Technology.
• CY7C4291 - FIFO память от Cypress Semiconductor, аналогичная по основным параметрам.
• SN74ACT7807-20FN - Асинхронная FIFO память от Texas Instruments с аналогичными характеристиками и функциями.

Заключение

SN74ABT7820-15PH от Texas Instruments представляет собой высокопроизводительное решение для буферизации данных в системах с различной скоростью передачи. Тем не менее, учитывая статус компонента как устаревшего, важно тщательно оценить потребность в его использовании и рассмотреть альтернативные компоненты.
