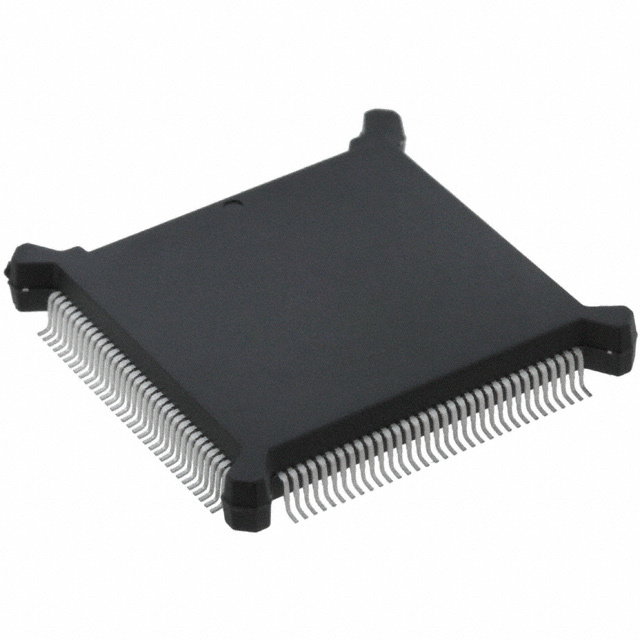

SN74ABT3614-20PQ

4 140,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

SN74ABT3614-20PQ от Texas Instruments

Общее описание

SN74ABT3614-20PQ – это логическая микросхема синхронного FIFO (First In, First Out) от Texas Instruments, предназначенная для буферизации данных между двумя системами, работающими на разных тактовых частотах. Устройство поддерживает FIFO память объемом 4.5К, причем каждая строка состоит из 36 бит, и может работать в двунаправленном режиме.

Преимущества

  • Высокая скорость работы: Обеспечивает скорость передачи данных до 50 МГц с временем доступа 12 нс.
  • Двунаправленность: Поддерживает двунаправленную передачу данных.
  • Синхронный режим: Обеспечивает упрощенное управление синхронной передачей данных.
  • Программируемые флаги: Поддержка программируемых флагов для управления состоянием FIFO, например, пусто или заполнено.

Недостатки

  • Устаревший статус: Компонент снят с производства и может быть труднодоступен для закупки.
  • Питание: Требуется питание от 4.5 до 5.5 вольт, что может быть не соответствует требованиям современных низковольтных систем.

Типовое использование

  • Системы обработки данных: Буферизация и синхронизация данных в системах с различными тактовыми частотами.
  • Коммуникационное оборудование: Используется в маршрутизаторах и свитчах для временной буферизации данных.
  • Компьютерные системы: Буферизация данных в интерфейсах ввода-вывода.

Рекомендации по применению

  • Правильное питание: Обеспечьте подходящее напряжение питания в диапазоне от 4.5 В до 5.5 В.
  • Правильное проектирование: Обеспечьте корректное подключение всех управляющих сигналов для надежной работы.
  • Внимание к температуре: Учитывайте рабочий температурный диапазон от 0°C до 70°C для надежной эксплуатации.

Основные технические характеристики

  • Объем памяти: 4.5K (64 x 36 x 2)
  • Функция: Синхронный FIFO
  • Скорость передачи данных: До 50 МГц
  • Время доступа: 12 нс
  • Напряжение питания: 4.5 В – 5.5 В
  • Максимальный ток потребления: 130 мА
  • Рабочая температура: 0°C – 70°C
  • Корпус: 132-BQFP (24.13x24.13 мм)
  • Монтаж: Поверхностный монтаж

Возможные аналоги

  • IDT72V3614: Схожий синхронный FIFO от Integrated Device Technology (IDT), который может быть использован как замена.
  • CY7C4215: Альтернативный компонент от Cypress Semiconductor с представлением аналогичных характеристик и функций.

Спецификации могут изменяться, рекомендуется проверять последние данные на официальном сайте производителя.
