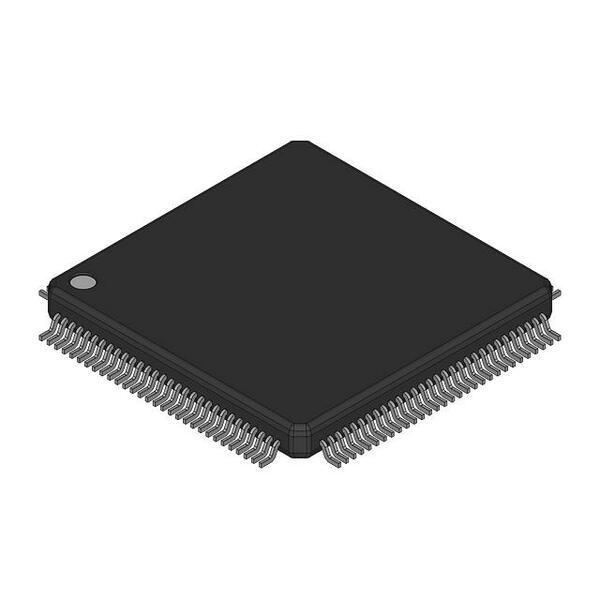

SN74ABT3614-20PCB

SN74ABT3614-20PCB от Texas Instruments

Общее описание

Синхронная FIFO память SN74ABT3614-20PCB от Texas Instruments представляет собой высокопроизводительное и надежное решение для разнообразных приложений, требующих временного хранения и обмена данными. FIFO (First-In, First-Out) память способна обеспечивать буферизацию данных с высокой скоростью, что делает её отличным выбором для систем, требующих синхронной передачи данных.

Преимущества

• Высокая скорость работы: Обеспечивает быструю передачу данных до 50 МГц.
• Синхронный интерфейс: Упрощает управление благодаря синхронизации операций записи и чтения данных.
• Би-направленный обмен данными: Поддержка двунаправленной передачи данных для более гибких и универсальных решений.
• Широкий диапазон напряжений питания: Рабочее напряжение от 4.5 В до 5.5 В.

Недостатки

• Устаревший статус: Данный компонент считается устаревшим, может быть сложность с наличием на складе.
• Ограниченный диапазон температур: Рабочая температура ограничена диапазоном от 0°C до 70°C.

Типовое использование

• Буферизация данных в коммуникационных системах: Для временного хранения пакетов данных и минимизации задержек.
• Компьютерные системы: Внутренние буферы для процессоров и контроллеров ввода-вывода.
• Цифровое видео и аудио оборудование: Для обеспечения синхронной передачи потоков данных.

Рекомендации по применению

• Убедитесь, что условия эксплуатации компонентов соответствуют заявленным диапазонам рабочего напряжения и температуры.
• Анализируйте схему на наличие достаточного количества источников питания и сигналов управления для обеспечения синхронной работы FIFO.
• При проектировании печатной платы используйте высококачественные дорожки и минимизируйте длину соединений для повышения качества сигнала.

Основные технические характеристики

• Размер памяти: 4.5K (64 x 36 x 2)
• Функция: Синхронная FIFO
• Частота передачи данных: до 50 МГц
• Время задержки: 20 нс
• Напряжение питания: от 4.5 В до 5.5 В
• Максимальный ток питания: 130 мА
• Направление шины: Би-направленный
• Тип корпуса: 120-HLQFP (14x14)
• Диапазон рабочей температуры: от 0°C до 70°C

Возможные аналоги

• SN74ABT3614-15PCB: Подобный компонент с меньшим значением задержки.
• IDT72T36145L6BB: Альтернативный компонент от другого производителя с аналогичными характеристиками.
• CY7C4215V-35ASC: Альтернативный компонент от компании Cypress.

Заключение

SN74ABT3614-20PCB от Texas Instruments — это надежное решение для приложений, требующих синхронной FIFO памяти. Однако, следует учитывать его статус устаревшего компонента и оценивать возможность использования альтернативных решений в новых проектах.
